Rénovation énergétique en Suisse : le relevé 3D et la maquette BIM au cœur des projets de transformation

Pourquoi la rénovation énergétique commence par une connaissance précise du bâtiment

En Suisse, la rénovation énergétique des bâtiments s’accélère fortement. Les propriétaires, collectivités publiques, PPE, régies et investisseurs doivent aujourd’hui améliorer les performances thermiques d’un parc immobilier souvent ancien, transformé à plusieurs reprises et parfois mal documenté.

Sur le terrain, un constat revient régulièrement : les plans disponibles ne correspondent plus à la réalité. Des cloisons ont été déplacées, des combles aménagés, des locaux techniques modifiés, des façades transformées ou des installations remplacées sans mise à jour complète des documents d’origine.

Dans ce contexte, les études énergétiques deviennent rapidement complexes. Avant même de parler d’isolation périphérique, de panneaux photovoltaïques, de ventilation double flux ou de pompe à chaleur, il est indispensable de disposer d’un état existant fiable.

C’est précisément à cette étape que le relevé laser 3D et la modélisation BIM prennent toute leur importance.

Chez 3D Scan Bat, nous accompagnons les projets de rénovation énergétique en Suisse grâce à la numérisation complète des bâtiments existants, à la création de plans d’architecture et à la production de maquettes BIM adaptées aux besoins des architectes et ingénieurs.

Pourquoi le relevé 3D est devenu indispensable dans la rénovation énergétique

Pendant longtemps, les relevés de bâtiments étaient réalisés manuellement avec des méthodes traditionnelles. Pour des bâtiments simples, cette approche pouvait suffire. Mais dans le cadre d’une rénovation énergétique moderne, les exigences techniques ont considérablement évolué.

Aujourd’hui, les projets nécessitent une coordination précise entre plusieurs intervenants : architectes, ingénieurs CVSE, spécialistes thermiques, entreprises de façade, bureaux BIM, installateurs photovoltaïques ou encore experts CECB.

Tous travaillent à partir des mêmes données géométriques. Si ces données sont approximatives, les erreurs se répercutent sur l’ensemble du projet.

Le relevé laser 3D permet de capturer la réalité complète du bâtiment avec un niveau de précision particulièrement élevé. Les volumes, les hauteurs, les façades, les toitures, les ouvertures, les niveaux, les locaux techniques ou encore les structures visibles sont enregistrés sous forme de nuage de points exploitable dans les logiciels de DAO et BIM.

Cette approche permet de limiter fortement les approximations et de sécuriser les phases d’étude avant le début des travaux.

Des plans fiables pour les études énergétiques

Dans de nombreux projets de rénovation énergétique, les premiers problèmes apparaissent au moment de vérifier les surfaces et les volumes du bâtiment.

Une différence de quelques centimètres sur une toiture, une façade ou un niveau peut avoir un impact direct sur les calculs thermiques, les quantités d’isolant, les études photovoltaïques ou les raccords techniques.

Les plans issus du relevé 3D permettent de travailler sur des bases beaucoup plus cohérentes. Les architectes et ingénieurs disposent alors de documents précis pour préparer les transformations du bâtiment.

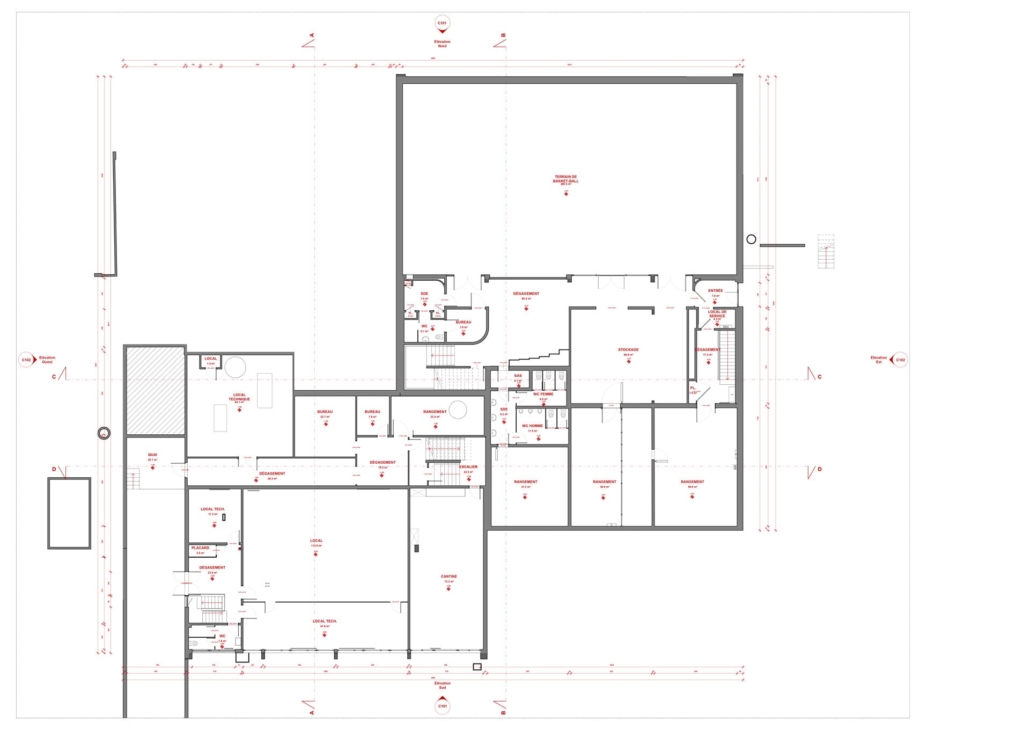

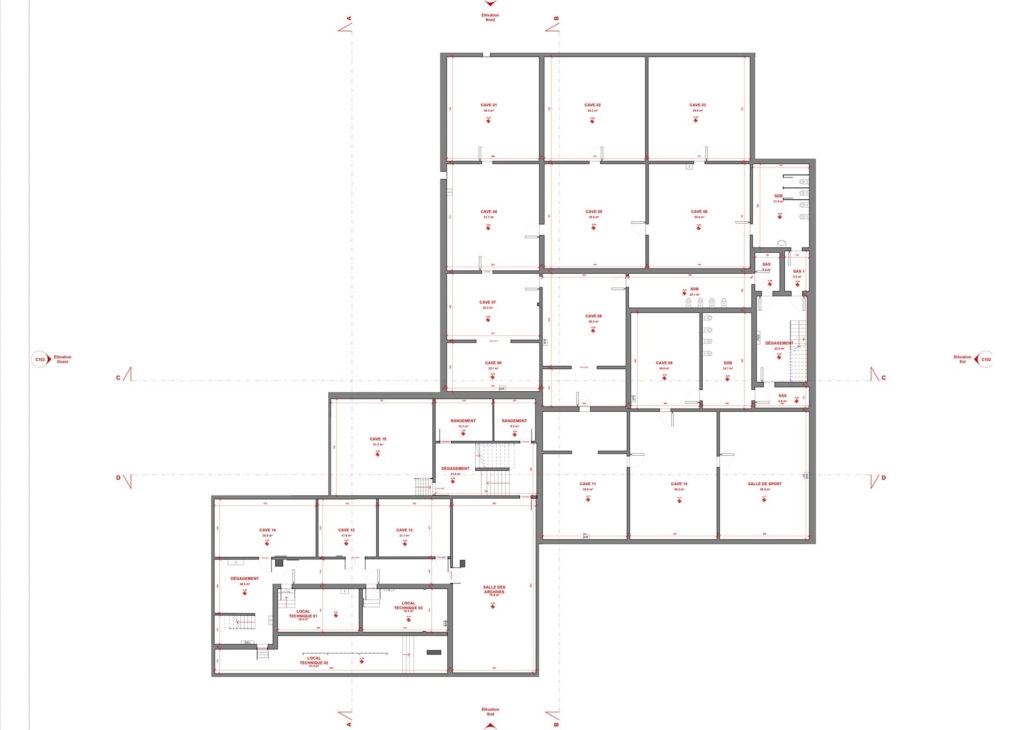

Chez 3D Scan Bat, les plans sont généralement produits au format DWG et PDF à partir d’une modélisation 3D du bâtiment existant. Cette méthode garantit une meilleure cohérence générale entre les différents livrables et facilite les adaptations futures du projet.

Maquette BIM et rénovation énergétique : une nouvelle manière de gérer l’existant

La rénovation énergétique ne concerne plus uniquement l’amélioration thermique d’un bâtiment. Elle implique désormais une véritable coordination numérique du projet.

La maquette BIM permet justement de centraliser l’ensemble des informations géométriques du bâtiment dans un environnement unique. Les différents intervenants peuvent ainsi travailler sur la même base numérique, sans devoir refaire constamment des relevés ou interpréter des plans obsolètes.

Dans les projets de rénovation énergétique complexes, cette approche devient particulièrement importante lorsque plusieurs corps de métier interviennent simultanément. Les ingénieurs techniques peuvent intégrer leurs installations directement dans la maquette existante, vérifier les espaces disponibles et anticiper les conflits techniques avant le chantier.

Cette logique réduit les erreurs, améliore la coordination et permet une prise de décision beaucoup plus rapide.

Nous travaillons principalement avec REVIT, ARCHICAD et les formats IFC afin de garantir une compatibilité avec les workflows BIM utilisés par les bureaux d’architectes et ingénieurs en Suisse.

Toitures, façades et photovoltaïque : l’importance d’une géométrie exacte

Dans les projets de rénovation énergétique, les toitures et façades occupent souvent une place centrale. Isolation périphérique, remplacement des fenêtres, installation solaire ou transformation des combles nécessitent une connaissance précise de la géométrie du bâtiment.

Le relevé laser 3D permet de documenter les déformations réelles d’une toiture, les pentes existantes, les cheminées, les lucarnes, les chéneaux ou encore les raccords entre bâtiments.

Pour les études photovoltaïques, cette précision devient particulièrement utile afin d’évaluer correctement les surfaces exploitables et les contraintes techniques existantes.

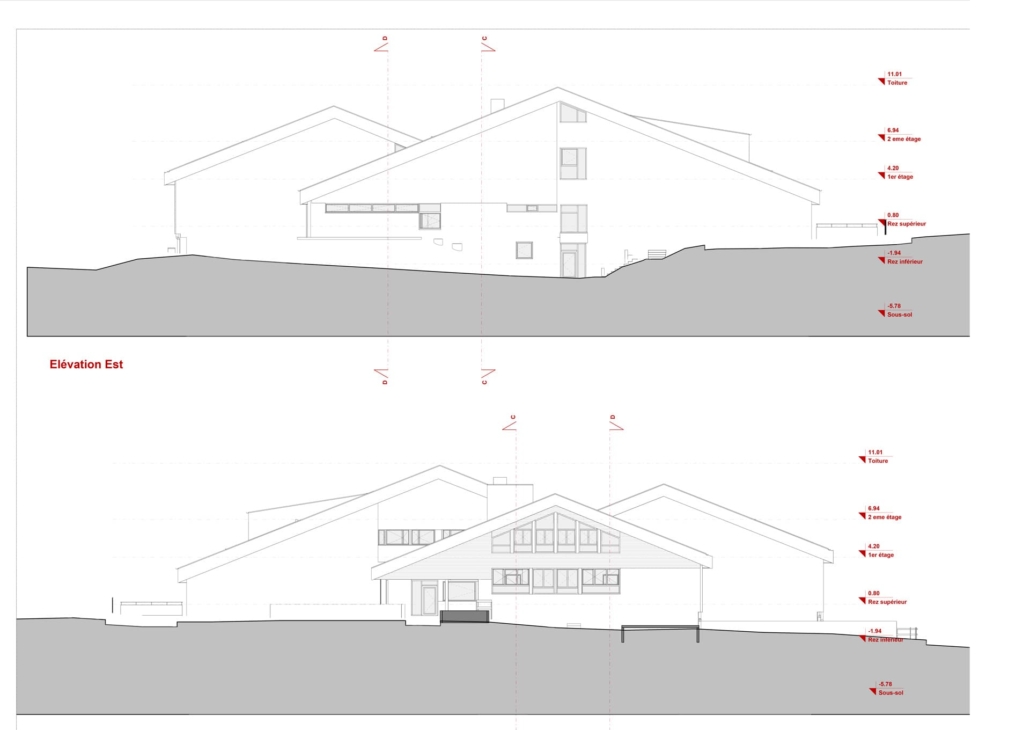

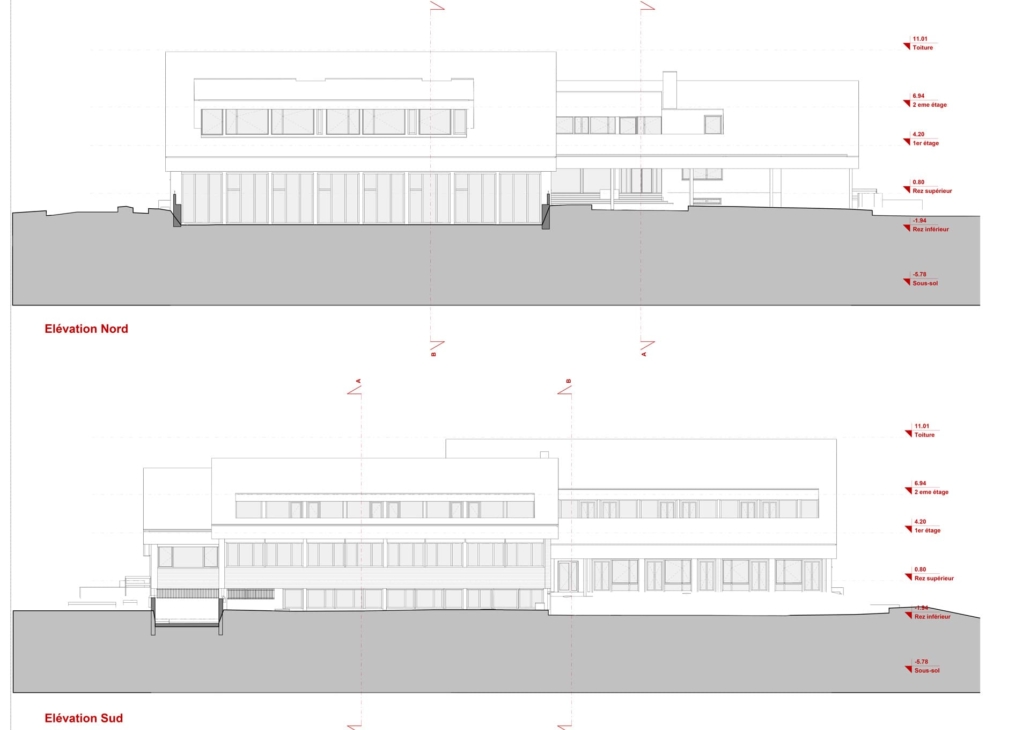

Les façades peuvent également être relevées avec précision afin de préparer les études thermiques, les rénovations d’enveloppe ou les demandes d’autorisation.

Dans le cas de bâtiments anciens ou transformés à plusieurs reprises, cette documentation devient souvent indispensable.

Rénovation énergétique et bâtiments anciens en Suisse

Une grande partie du parc immobilier suisse a été construite avant les standards énergétiques actuels. De nombreux bâtiments présentent aujourd’hui des configurations complexes résultant de transformations successives réalisées sur plusieurs décennies.

Dans ce type de projet, les plans historiques ne correspondent plus forcément à la réalité du terrain. Les niveaux ont parfois été modifiés, des gaines techniques ajoutées, des locaux fusionnés ou des structures transformées sans mise à jour complète des documents d’origine.

Le relevé 3D permet alors de reconstituer une image fidèle du bâtiment existant avant le démarrage des études énergétiques.

Cette approche est particulièrement utile pour les immeubles anciens, les hôtels, les bâtiments administratifs, les bâtiments industriels, les PPE ou encore les bâtiments classés nécessitant des interventions techniques délicates.

CECB, analyses thermiques et documentation numérique du bâtiment

Dans le cadre des rénovations énergétiques en Suisse, les démarches CECB et CECB Plus occupent une place de plus en plus importante.

Ces études nécessitent des données fiables concernant les surfaces, les volumes et la géométrie réelle du bâtiment. Lorsque les documents existants sont incomplets ou inexacts, les analyses deviennent plus difficiles et parfois moins pertinentes.

Le relevé laser 3D permet de fournir une base cohérente pour les spécialistes énergétiques et améliore la qualité globale des études réalisées.

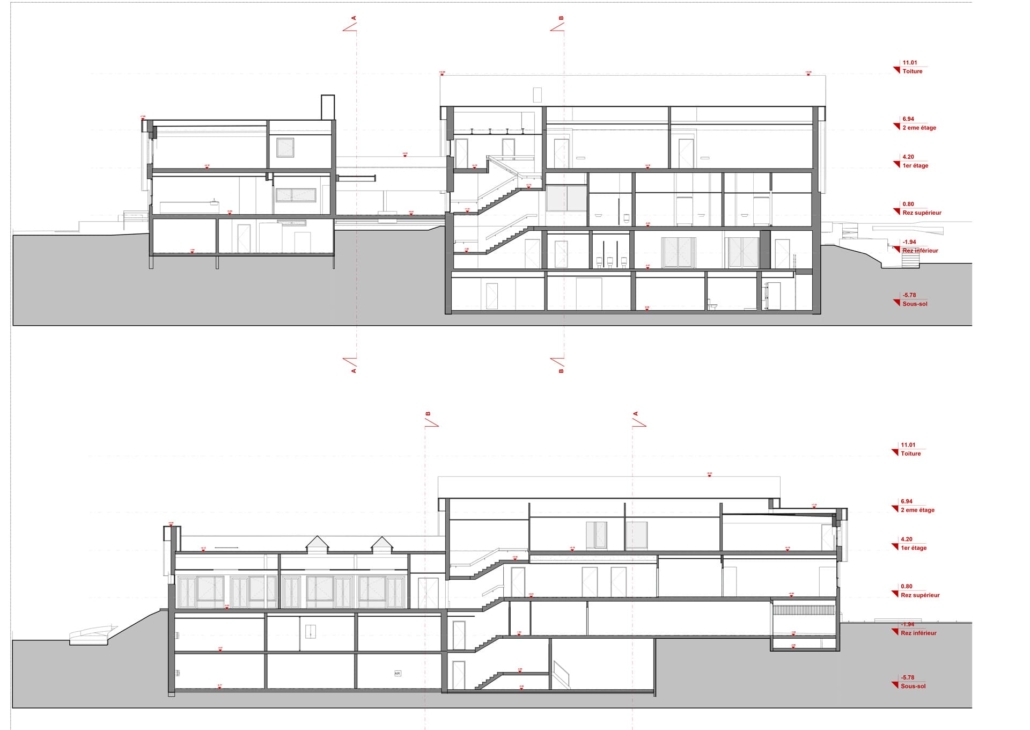

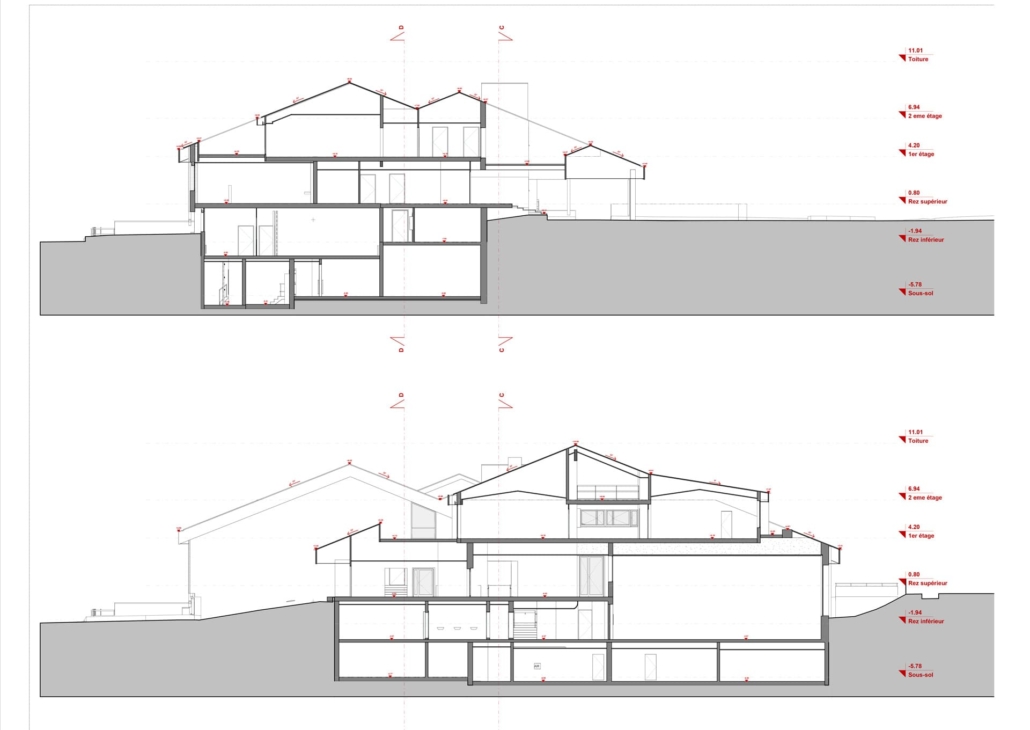

Les coupes, plans, façades et maquettes BIM issus du relevé facilitent ensuite les échanges entre les différents intervenants du projet.

Une base numérique unique pour tous les intervenants

L’un des principaux avantages du relevé 3D et du BIM dans la rénovation énergétique est la centralisation des informations.

Au lieu de multiplier les prises de mesures et les interprétations, tous les intervenants travaillent sur une base numérique commune.

Architectes, ingénieurs techniques, spécialistes thermiques, entreprises générales et maîtres d’ouvrage disposent ainsi d’une documentation cohérente accessible tout au long du projet.

Cette méthode améliore non seulement la qualité des études, mais également la gestion du chantier et la maîtrise des coûts.

Les prestations proposées par 3D Scan Bat pour les projets de rénovation énergétique

Nous réalisons le relevé laser 3D intérieur et extérieur des bâtiments existants dans toute la Suisse. Selon les besoins du projet, nous produisons les plans d’architecture, les coupes, les façades, les plans de toiture ainsi que les maquettes BIM compatibles avec les principaux logiciels du marché.

Les nuages de points peuvent être livrés aux formats E57, RCP/RCS ou LAS. Les maquettes sont généralement produites en REVIT, ARCHICAD ou IFC selon les besoins du bureau mandataire.

Nous proposons également des visites virtuelles techniques permettant aux équipes projet de consulter le bâtiment à distance et de vérifier certains éléments sans déplacement sur site.

Pourquoi cette approche devient progressivement la norme

La rénovation énergétique moderne repose désormais sur une compréhension numérique précise de l’existant.

Le relevé 3D et la maquette BIM permettent de réduire les erreurs, de limiter les reprises de chantier, d’améliorer la coordination et de fiabiliser les décisions techniques dès les premières phases du projet.

Dans les bâtiments complexes ou anciens, cette approche devient même souvent indispensable pour mener une rénovation énergétique cohérente et maîtrisée.
