L‘usage de l’ortho-image ou ortho-photographie dans l’architecture

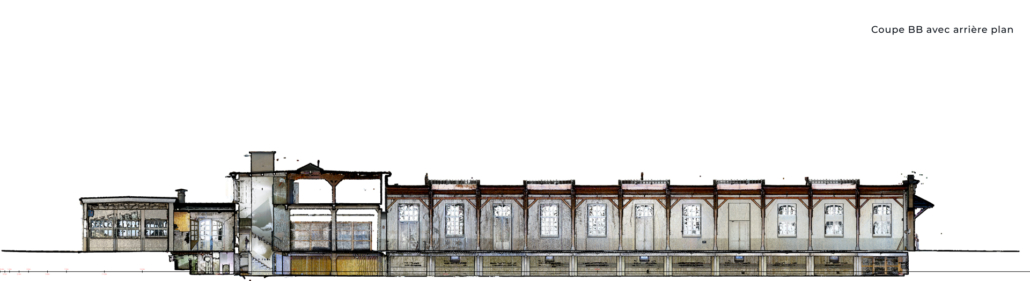

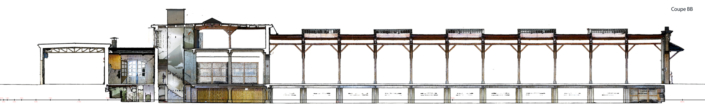

L’ortho-image ou ortho-photogaphie est le la reproduction exact en vue de plan d’une façade, d’une toiture, d’une coupe verticale ou horizontale.
Son échelle peut-être définie sur le pixel d’après la grandeur de l’image, par exemple 1 pixel = 1cm. Par un élément connu, par exemple la longueur d’un mur ou grâce à une échelle sur l’image.
L’acquisition de cette image se réalise chez 3D Scan Bat grâce à notre scan laser de haute performance. La qualité des photos en HDR permet d’obtenir une reproduction fidèle d’un plan architectural tant dans les dimensions que dans son aspect visuel.
Notre logiciel de post-traitement permet de définir une profondeur de coupe de quelques mm à quelques mètres. Le choix de la profondeur dépend de l’usage qui doit être fait de l’ortho-image.
Cette ortho-photographie peut s’insérer dans n’importe quel logiciel de DAO, après la mise à l’échelle, l’architecte pourra contrôler l’exactitude d’un plan, effectuer une cotation, prendre des mesures directement sur l’ortho-image, dessiner de nouveaux éléments ou s’aider de l’ortho-image pour la réalisation de plans en 2D.
Dans la conservation du patrimoine, l’ortho-photographie permet la reproduction très précise pour un plan de rénovation, l’étude de détails architecturaux ou encore la constitution d’archives dans la conservation préventive de bâtiments ayant un intérêt architectural.
Une précision inégalée pour vos projets d’architecture
L’ortho-photographie vous offre bien plus qu’une simple image : elle constitue une base de travail d’une fiabilité absolue. Grâce à nos scanners 3D et à la qualité HDR, chaque détail est capturé avec une exactitude millimétrique. Les architectes peuvent ainsi se reposer sur des données fiables, évitant les approximations qui coûtent cher en phase de chantier. Que vous travailliez sur une rénovation complexe ou une extension délicate, nos ortho-images vous garantissent un support technique solide et directement exploitable dans vos logiciels de DAO.
Un outil idéal pour la rénovation et la transformation
Rénover un bâtiment existant implique toujours des incertitudes. L’ortho-image élimine ce risque en fournissant une vision complète et fidèle de la façade, de la toiture ou de l’intérieur. Nos relevés permettent aux architectes de détecter immédiatement les contraintes techniques, de mieux planifier les interventions et d’anticiper les éventuels ajustements. Vous gagnez en efficacité et réduisez les aléas en cours de chantier. Cette méthode est particulièrement utile pour les hôtels, immeubles anciens ou bâtiments publics, où chaque précision compte pour respecter délais et budget.
Intégration facile dans vos processus de conception
Les bureaux d’architectes ne disposant pas encore d’outils BIM peuvent tout de même exploiter pleinement nos ortho-images. Une fois mises à l’échelle, elles s’intègrent directement dans vos logiciels DAO et permettent de tracer, mesurer et concevoir avec un gain de temps considérable. Pour les équipes déjà en 3D, l’ortho-photographie vient compléter le nuage de points et enrichir la modélisation. Dans les deux cas, vous obtenez une source d’information unique, claire et partagée par tous les intervenants du projet, favorisant ainsi la collaboration et la réussite des chantiers.
Atouts de l‘ortho-photographie
L’acquisition de donnée pour les ortho-images est très rapide, elle se combine avec l’acquisition d’un nuage de points qui peut être utilisé soit en parallèle soit ultérieurement sur un logiciel de DAO (mais ayant la possibilité de traiter les nuages de points) et des photographies 360 degrés en qualité HDR.
Les photographies 360 degrés peuvent être utilisée pour la création d’une visite virtuelle 3D de l’ouvrage, ce qui permet au visiteur de prendre des mesures directement depuis la visite virtuelle. Vous trouverez plus d’information sur la page dédiée : « visite virtuelle »

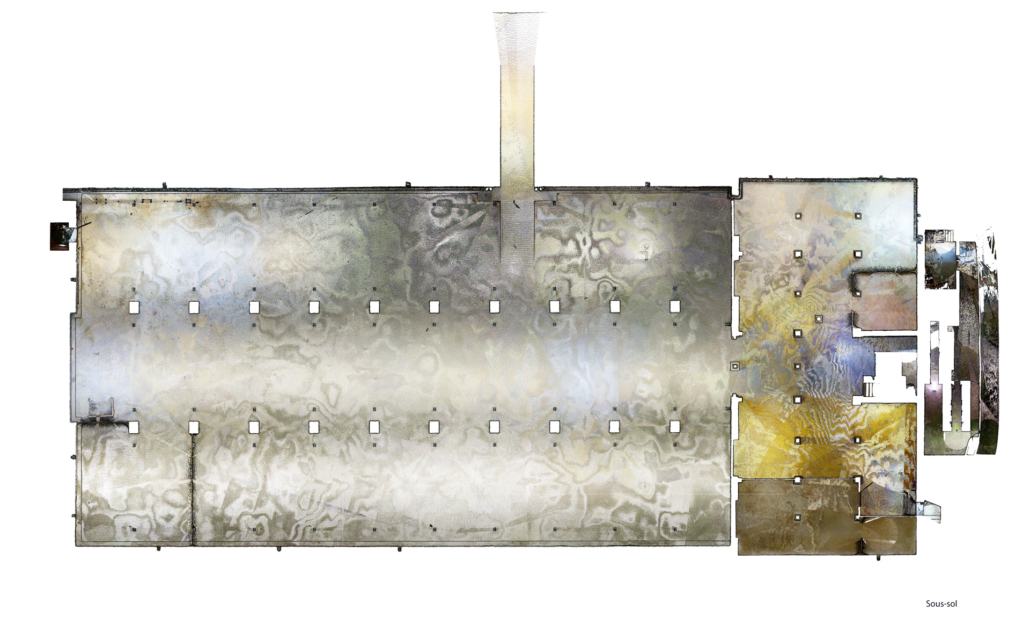

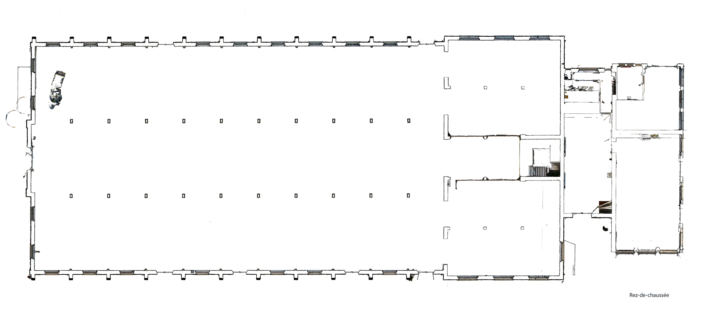

Les bureaux d’architectes ne travaillant pas en 3D peuvent bénéficier d’un relevé précis en dessinant directement sur l’ortho-image leurs plans d’étage, de coupe, de façade, de toiture. Encore ici, le support de la visite virtuelle permet la visualisation complète du bâtiment, la prise de mesures qui ne seraient pas accessible sur l’ortho-image ou encore le partage avec les différents intervenants.

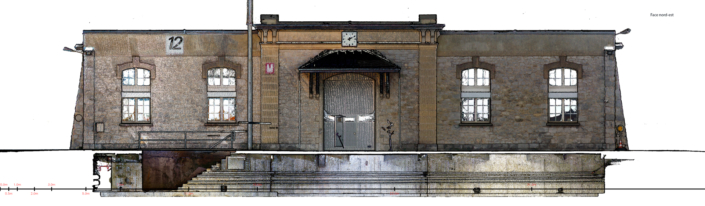

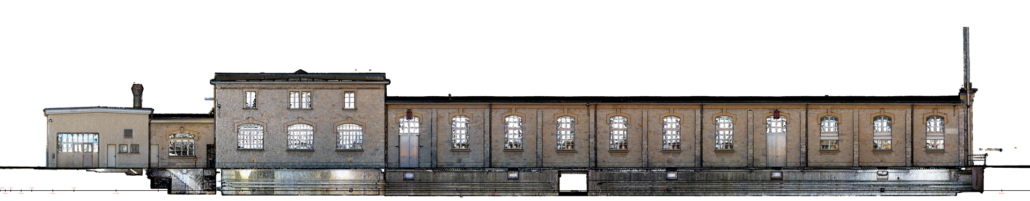

En ce qui concerne la préservation du patrimoine bâti, comme nous l’avons dit plus haut l’ortho-image permet la documentation à titre préventif d’un ouvrage, pour l’analyse d’éléments architecturaux, ou en combinaison à un plan d’architecte en 2D pour des détails décoratifs ou difficile à représenter en dessin.

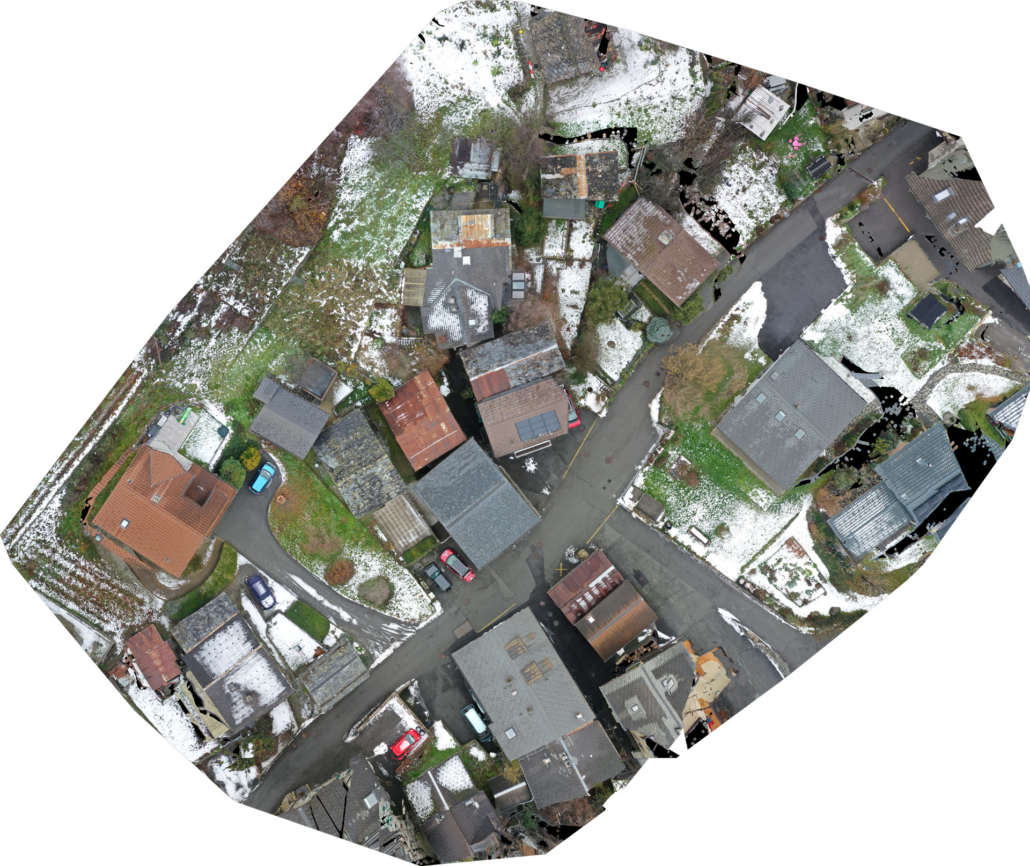

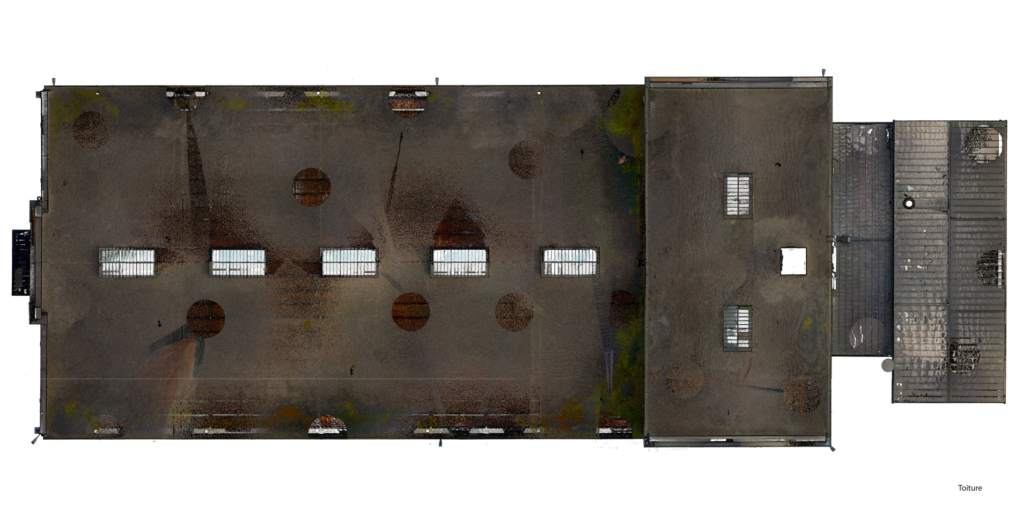

Enfin, pour finir cette présentation succincte des avantages de l’ortho-photographie rappelons l’usage de l’ortho-image aérienne à l’aide d’un drone. pour des toitures ou des zones bâties plus larges pour des plans de quartier ou pour le génie civile pour des routes par exemple.

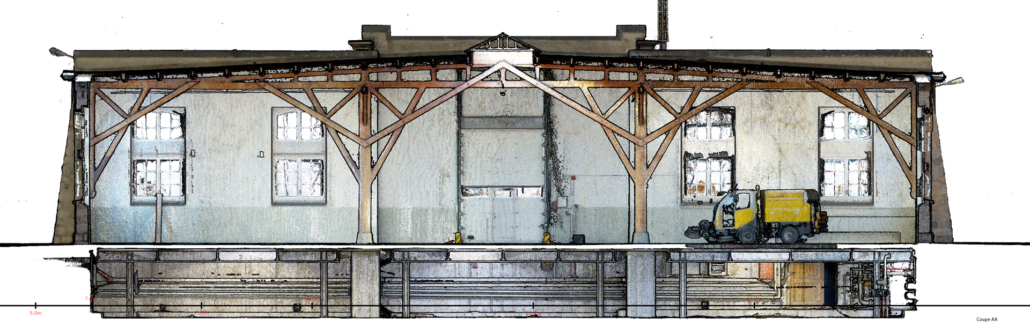

Nous vous rappelons que les ortho-images de cette pages ont été allègées et ne sont pas à l’échelle initiale. Sur simple demande, nous ferons parvenir un jeu d’ortho-photographies correspondant à l’ouvrage projeté.
Conservation du patrimoine : Un support indispensable
