description du bâtiment et des prestations de scan 3D, des plans d’architecte et de la modélisation BIM
Détail de la prestation :
Bâtiment de Rez + 4 + combles, deux étages de sous-sol et parking – soit 8 niveaux avec extérieur
Scanning complet terrestre et aérien (aérien si nécessaire), intérieur et extérieur
Modélisation 3D au format IFC et PLA
Plans d’architecte 2D aux formats DWG et PDF
La modélisation fournie est uniquement graphique (LOG) – elle n’est pas documentée comme nous l’entendons sous la dénomination du BIM – en résumé il s’agit d’une modélisation du bâtiment comparable au degré de détail de plans 1/100 pour des plans en 2D.
Néanmoins les systèmes et éléments de construction essentiels sont prédéfinis (façades, murs, portes, plafonds, mais aussi espaces, ouvrage porteur et corps volumiques de l’équipement du bâtiment) permettant de déduire des valeurs de référence.
Détail du scan 3D et localisation du bâtiment :
Pour cette prestation, nous avons réalisé le scannning 3D complet du bâtiment à l’aide de nos scans laser Leica BLK 360 et Leica RTC 360. Toutes les stations furent prisent en haute ou moyenne densité pour le nuage de points et en HDR pour les panoramas 360.
Le scan 3D complet de l’immeuble situé à Fribourg nécessita plus de 600 stations de scan.
Cette prestation fût réalisé dans le cadre de la réhabilitation de l’immeuble pour le compte d’un bureau d’architecture de la ville de Fribourg.
A la demande du client, le bâtiment fût géoréférencé, cette prestation fût effectuée en sous-traitance par un bureau de géomètre selon les exigences suivantes :
- Référencé selon M95
- Mensuration des points de raccordement en situation et hauteur sur mer
- Indication des hauteurs et situations et des courbes d’élévation 0.25 m dans le plan cadastral
- Relevé des hauteurs et situations des voies d’accès, rues, murs, escaliers, rampes, bâtiments, sauts-de-loups, arbres (hauteur, cote du tronc, diamètre de la couronne, diamètre du tronc)
- Calcul des hauteurs et établissement du modèle 3D du sol
NB : les installations de chauffage, distribution de chaleur et électriques ne sont pas représentées

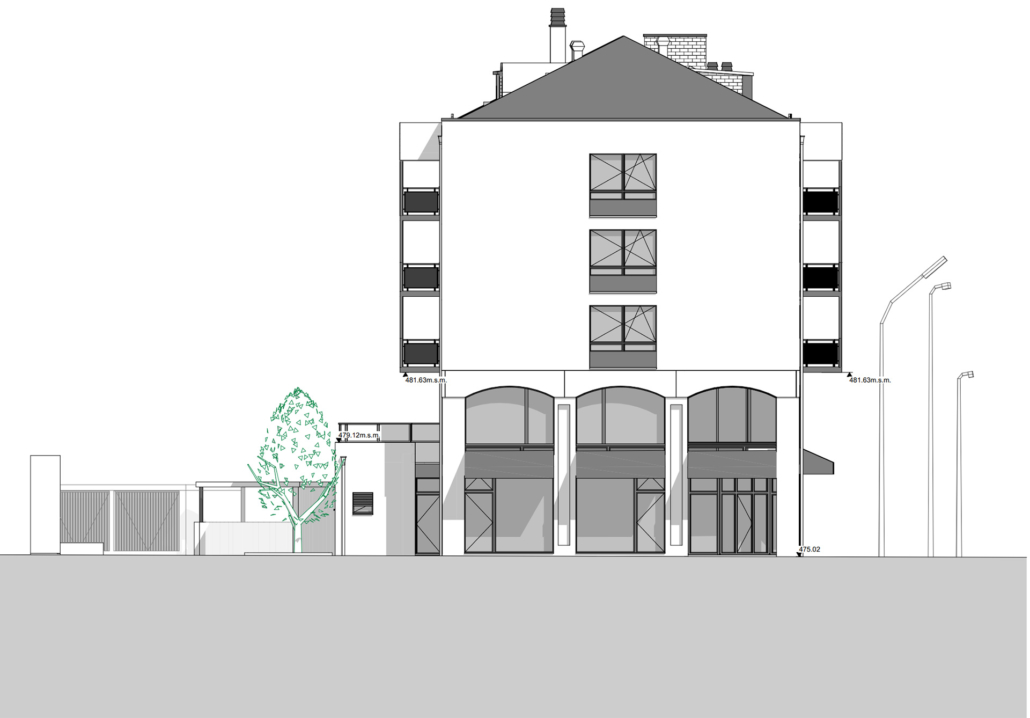

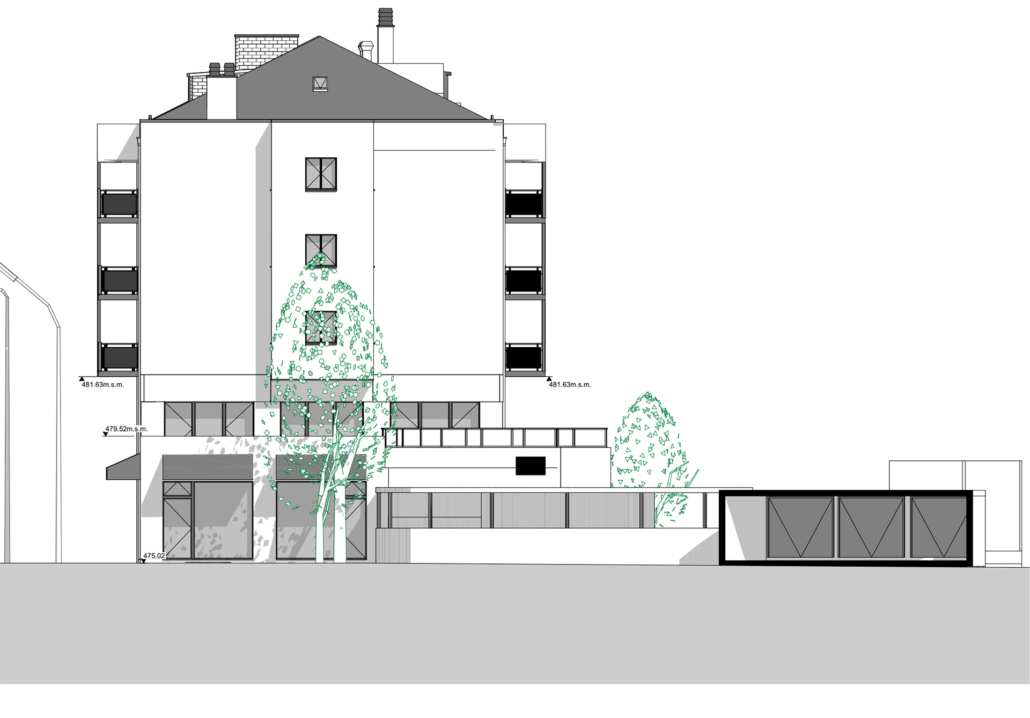

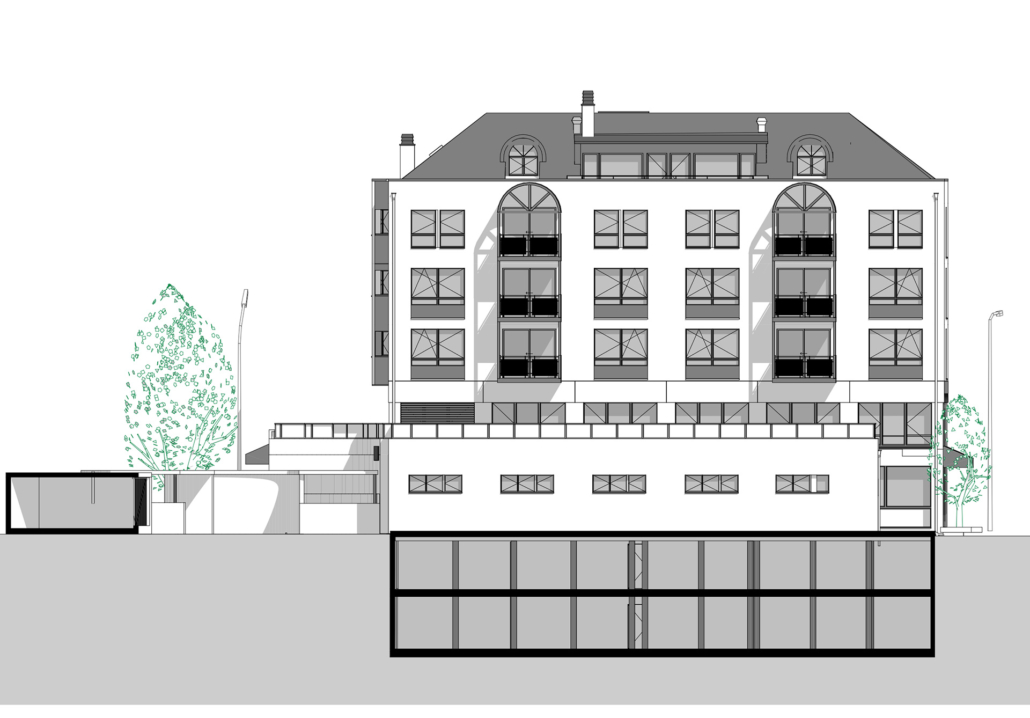

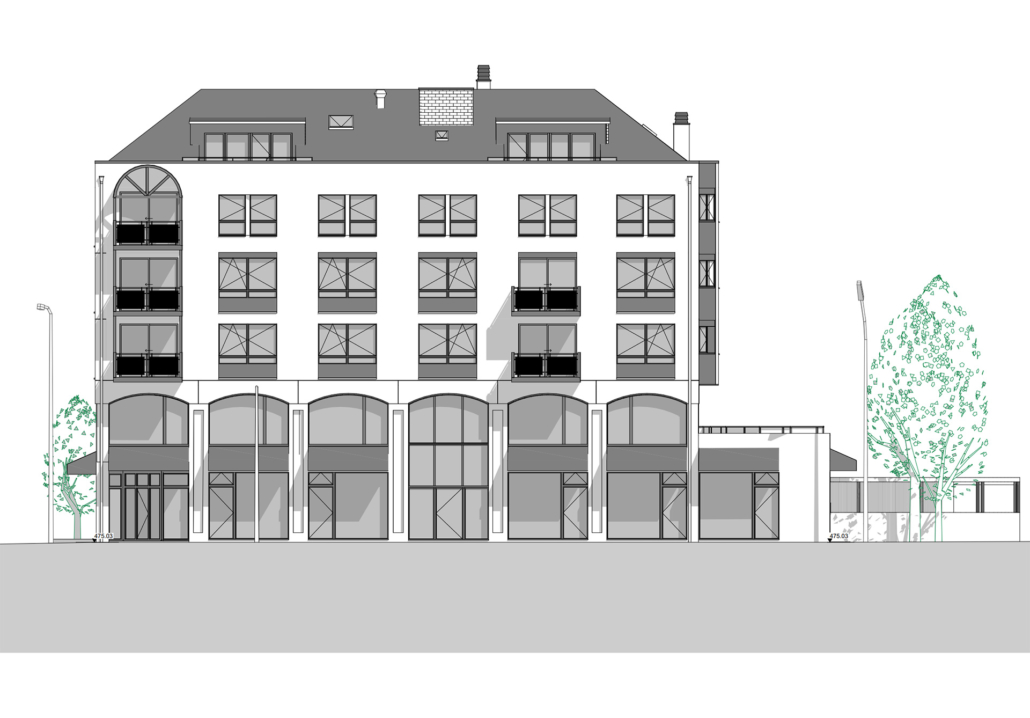

Le degré de détail de la modélisation est en LOG 200 pour l’extérieur, néanmoins les éléments principaux comme les fenêtres, les portes, les embrasures, les garde-corps, etc, sont dessinés dans leurs dimensions exactes – les détails comme les dessins des fers forgés, les moulures, battues ou autres détails ne sont pas représentés.
Le degré de détail pour l’intérieur est en LOG 300 – Les pièces porteuses de la charpente (pannes, poteaux) sont modélisés, les chevrons sont schématisés ou ne sont pas représentés
Spécificité des plans d’architecture et du modèle 3D BIM
Nuage de points :
Référencé selon MN95
Modèle 3D du terrain :
- Référencé selon M95
- Mensuration des points de raccordement en situation et hauteur sur mer
- Indication des hauteurs et situations et des courbes d’élévation 0.25 m dans le plan cadastral
- Relevé des hauteurs et situations des voies d’accès, rues, murs, escaliers, rampes, bâtiments, sauts-de-loups, arbres (hauteur, cote du tronc, diamètre de la couronne, diamètre du tronc)
- Calcul des hauteurs et établissement du modèle 3D du sol
Prestations effectuées par le bureau de géomètre :
- Prestations incluant : Préparation des documents de base
- Relevé du bâtiment par une équipe de terrain comprenant :
- Relevé de terrain en vue de l’établissement d’un modèle numérique de terrain sur la parcelle du bâtiment avec des courbes de niveaux à 25cm
- Relevé des différents accès ou éléments 10m autour de la parcelle
- Relevé des altitudes des seuils : entrées, saut de loup, escaliers Relevé des altitudes des hauteurs de bâtiments (visibilité depuis le sol)
- Relevé en situation des arbres (hauteur, diamètre troncs, couronne) Livraison : fichier dwg avec les courbes de niveaux et les différents objets relevés (voir ci-dessus) Intégration du cadastre en fond de plan

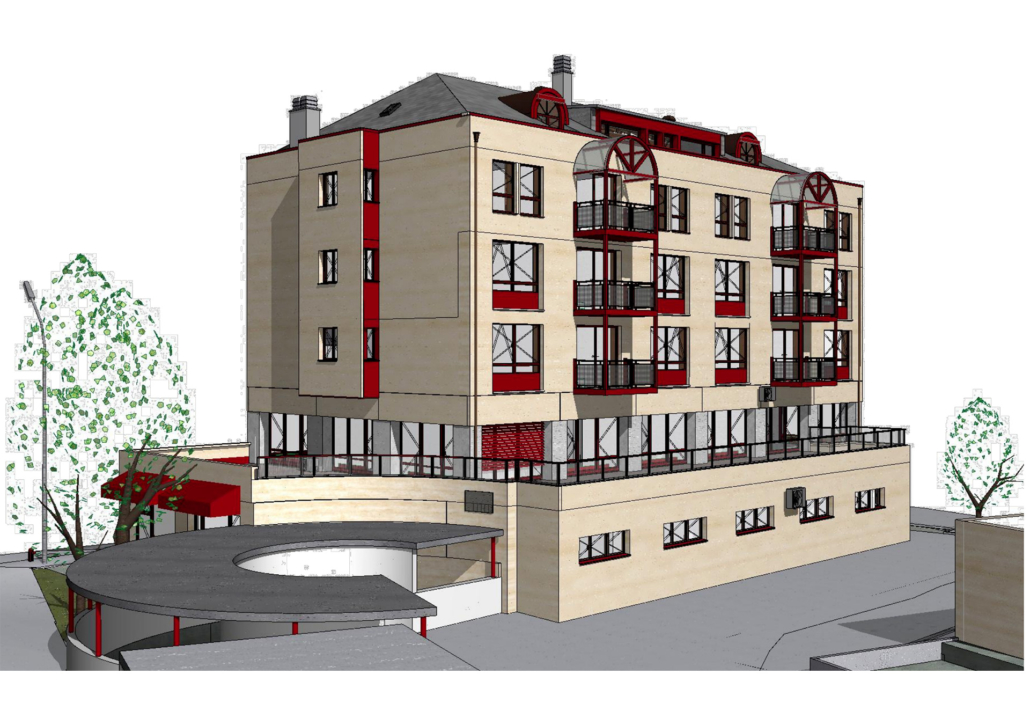

Modèle 3D du bâtiment (BIM)
- Fichier Archicad LOD 200 ou supérieur
- Le modèle doit être établi avec la définition de la structure des étages

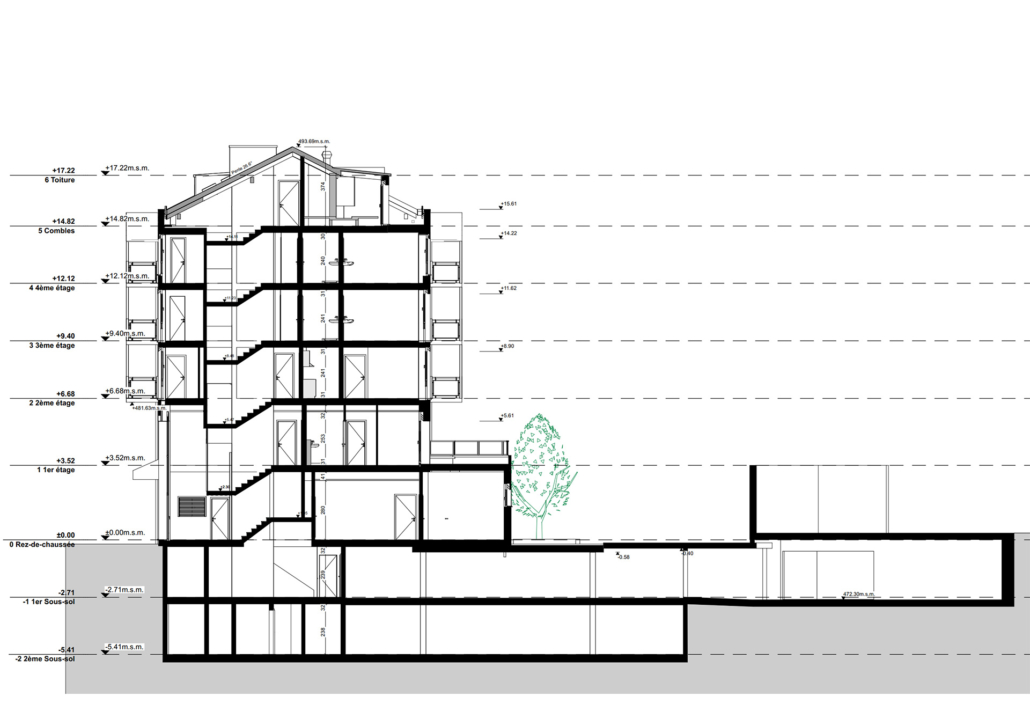

- La hauteur des étages doit être indiquée selon le sytème OKFB (c’est-à-dire par ex. REZ 0.000 = 417.40 m.s.m., 1er étage + 3.50 m, etc
- Les parties du modèles doivent être établies par étage
- Les éléments de construction doivent être classifiés (par ex cloisons = ifcwall)
- Cotes des hauteurs dans les locaux (par ex. fenêtres, bords de fenêtres, plafond, etc.)

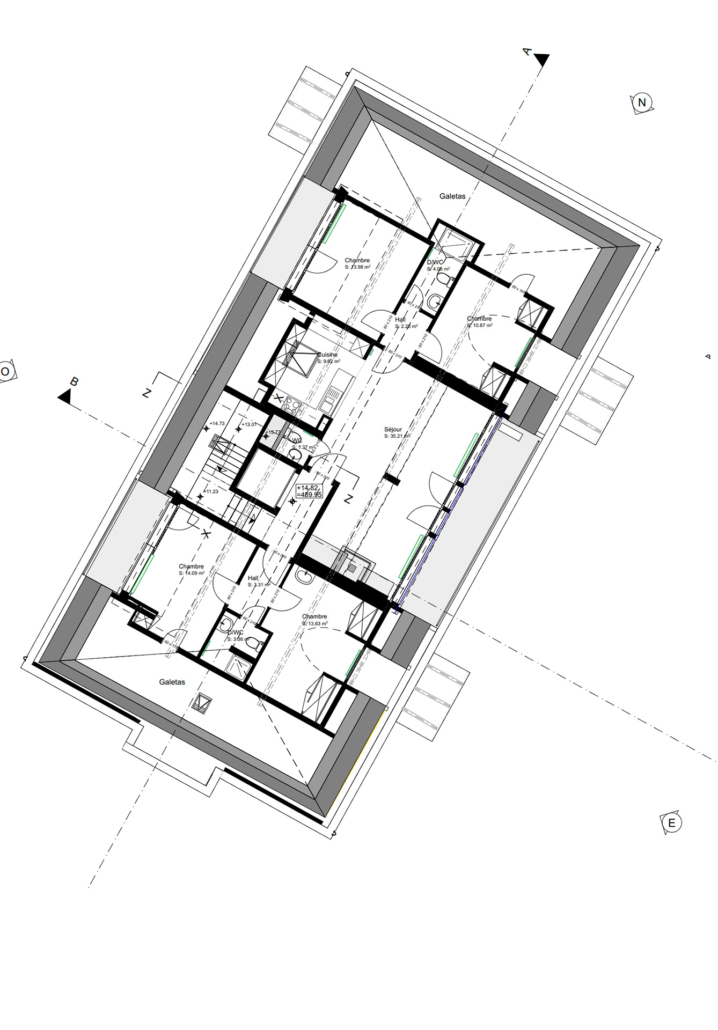

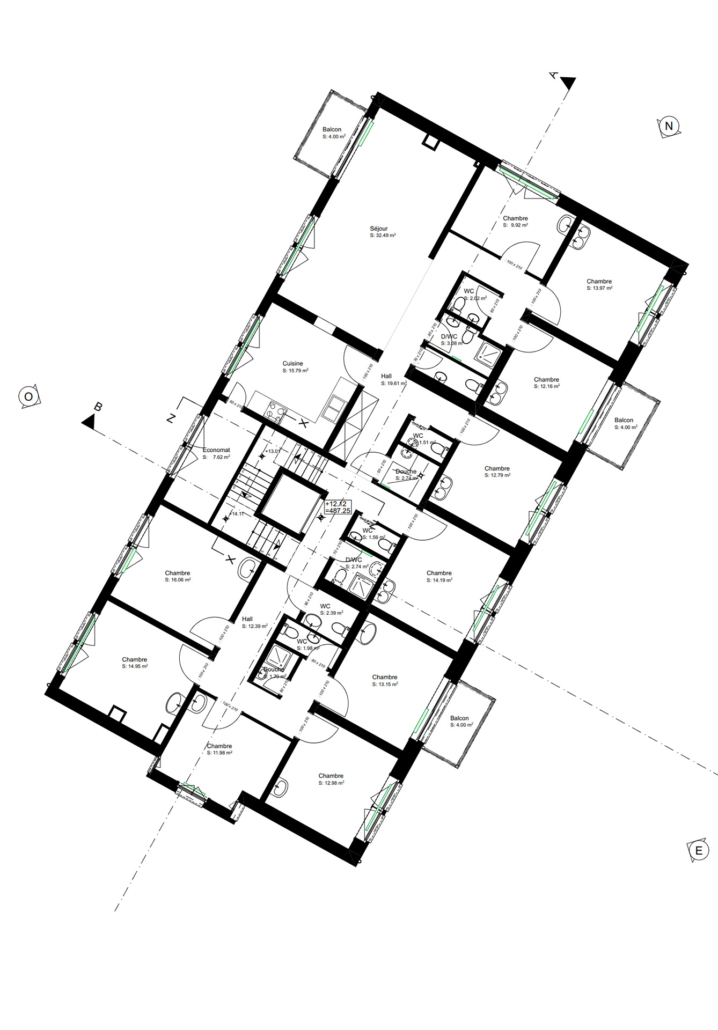

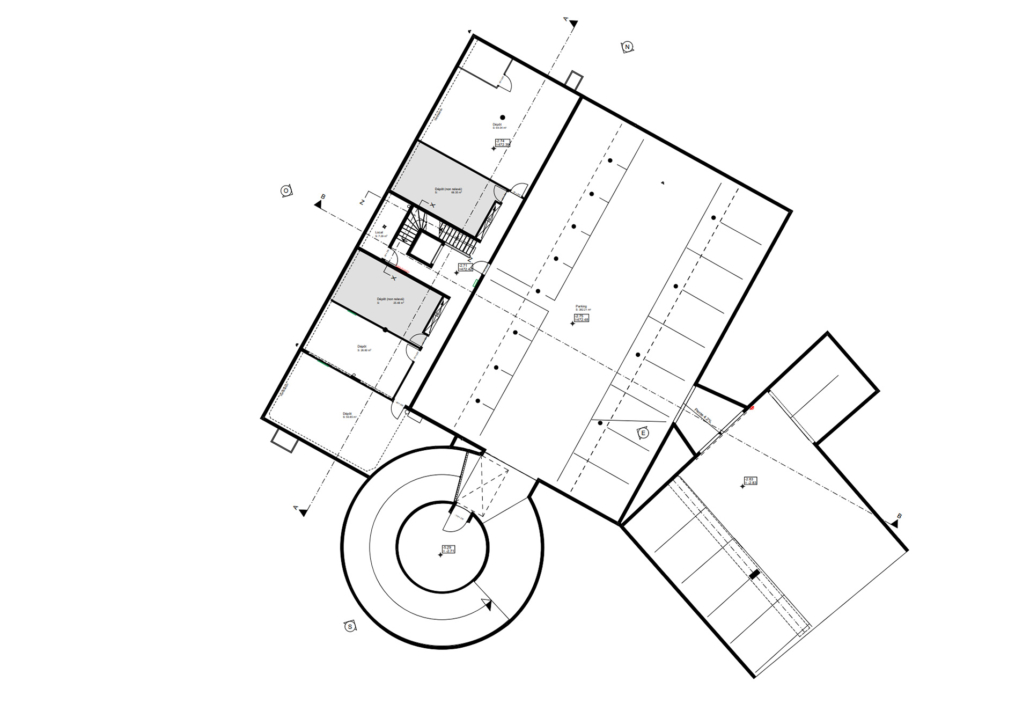

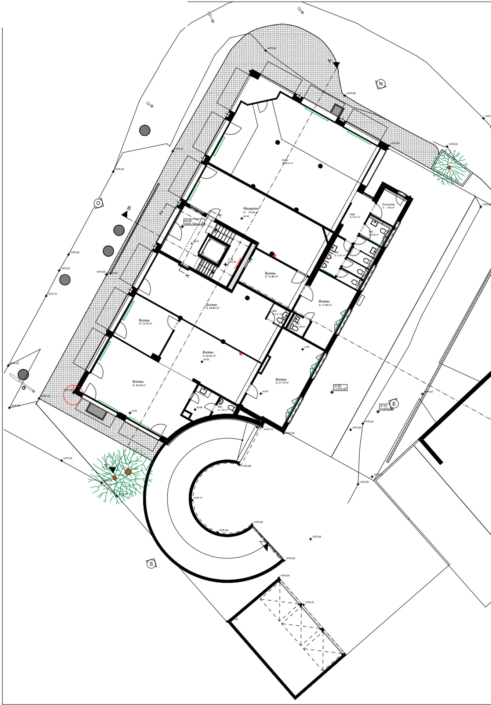

Plans d’architecte en 2D
- Référencés selon MN95
- Indications du Nord
Plan de situation
- Limites de parcelles
- Courbes d’élévation 0.25 m
Fichiers
- Les éléments morph doivent être évités, sauf s’ils servent d’opérateurs
- Les objets GDL ne peuvent être utilisés que pour les éléments de construction suivants: éléments saitaires, radiateurs, portes, etc.
