Relevé d’une maison vigneronne en Lavaux : Mesures, modélisation 3D et plans d’architecte
Mandaté par la commune de Bourg-en-Lavaux nous avons réalisé le scanning de cette maison vigneronne à Epesses (vaud) en juin 2022.
Le scanning complet du bâtiment nécessita plus de 300 positions de scanning, il fut complété par un nuage de points de la toiture à l’aide d’un drone par photogrammétrie.

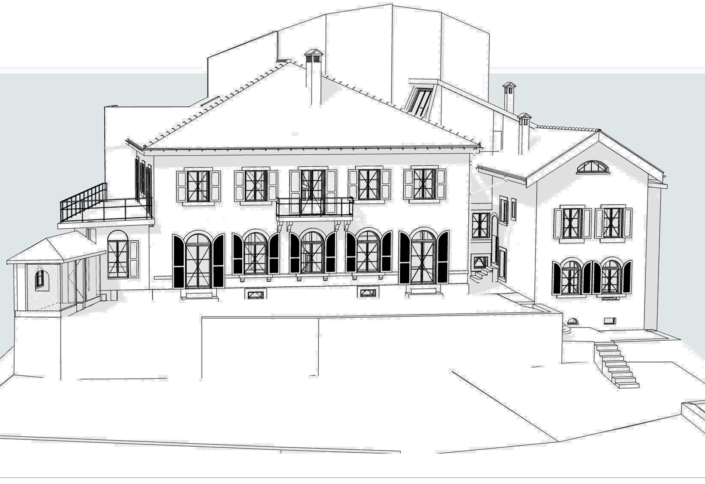

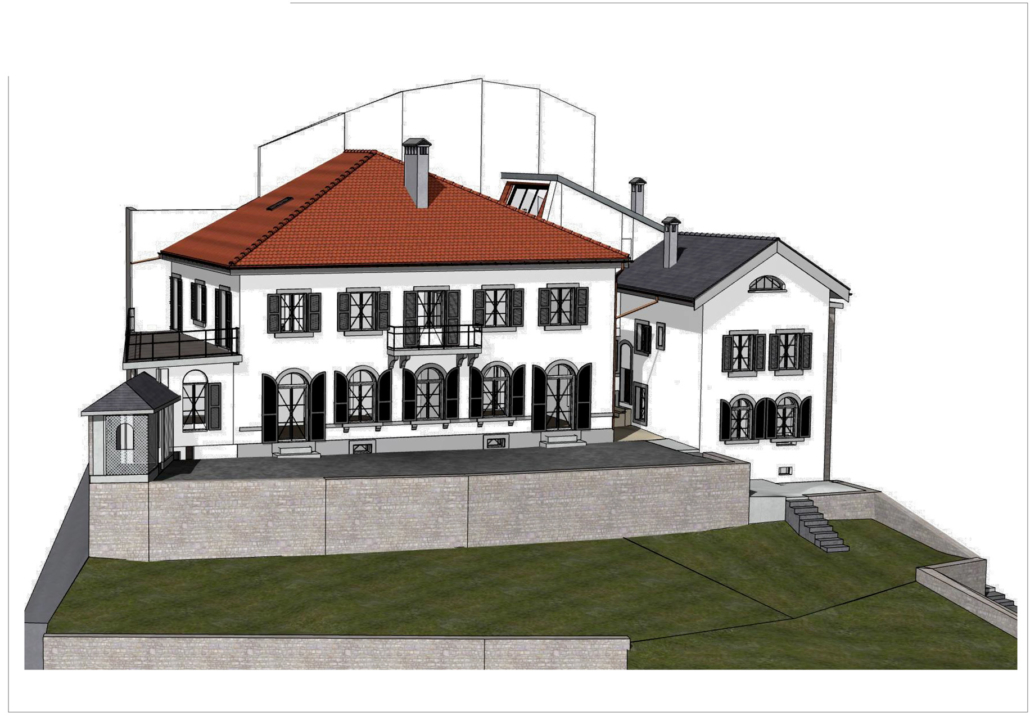

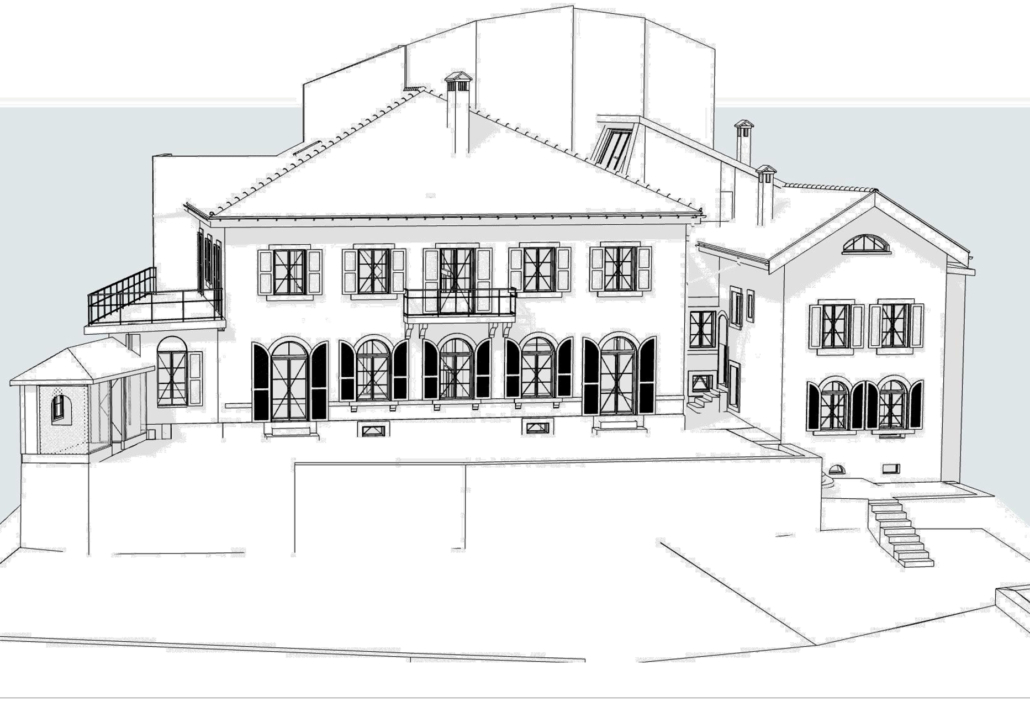

Après post-traitement du nuage de points, il fut modélisé par notre bureau technique en LOG 300. Vous trouverez plus d’information sur la nomenclature et les degrés de détails entre les LOG 200 – LOG 300 – LOG 400 ainsi que les différence entre le LOD et le LOG sur notre page dédiée au BIM.

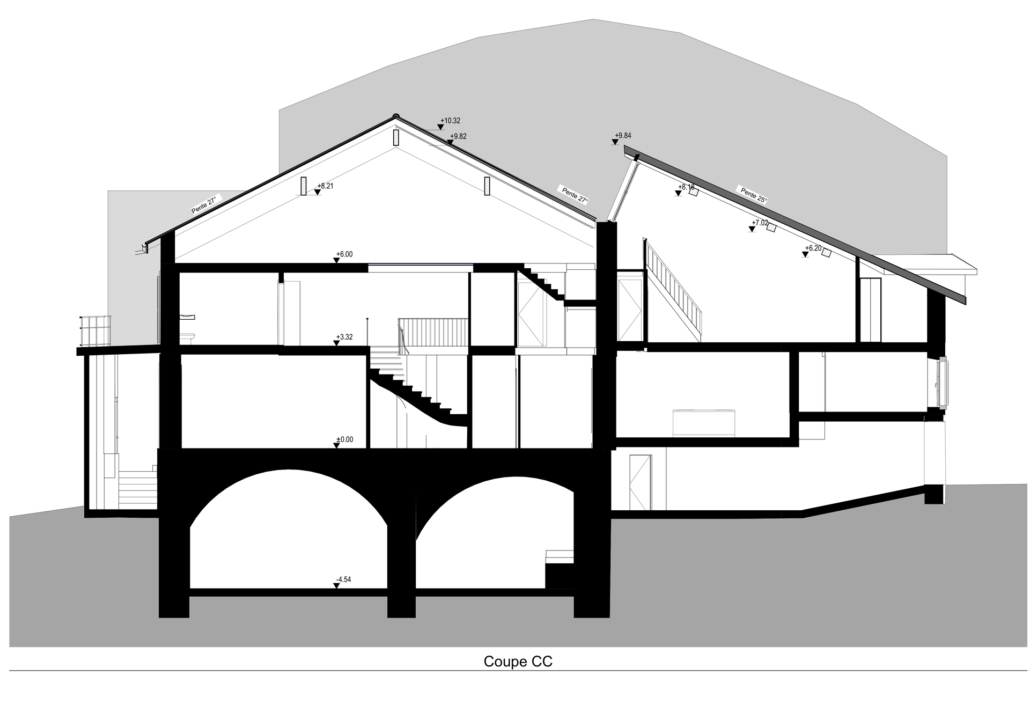

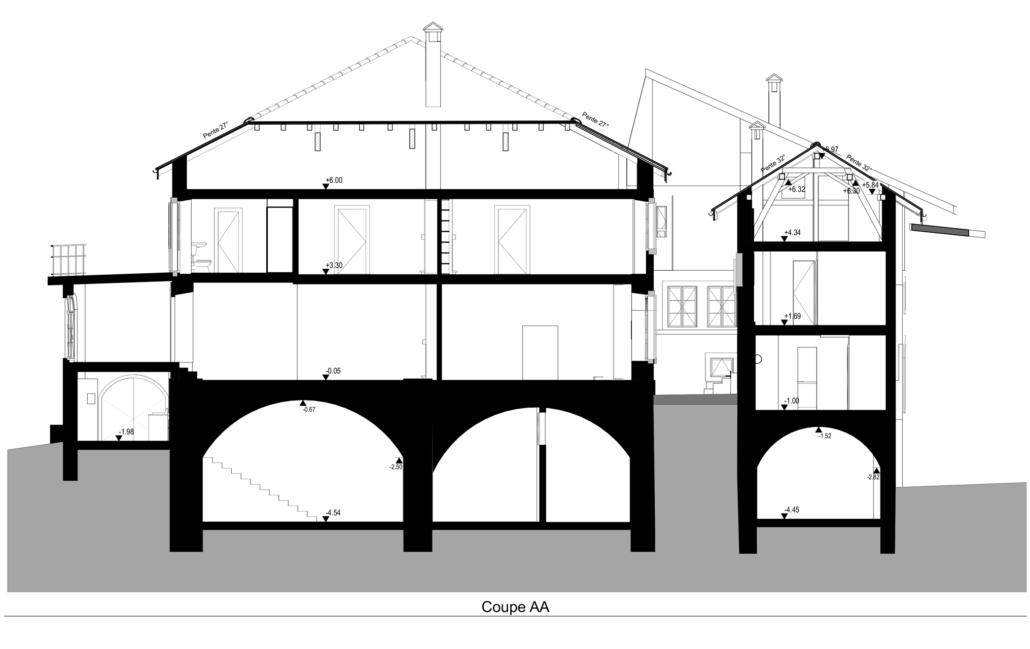

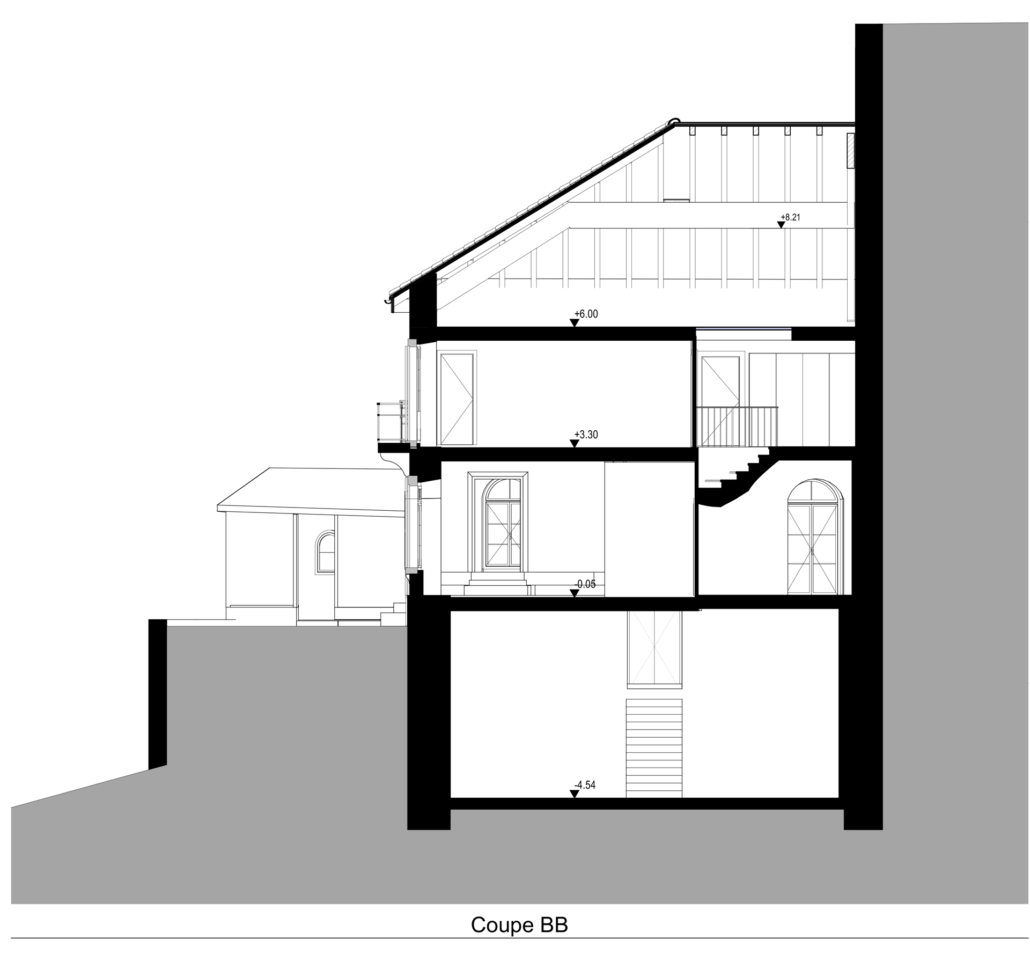

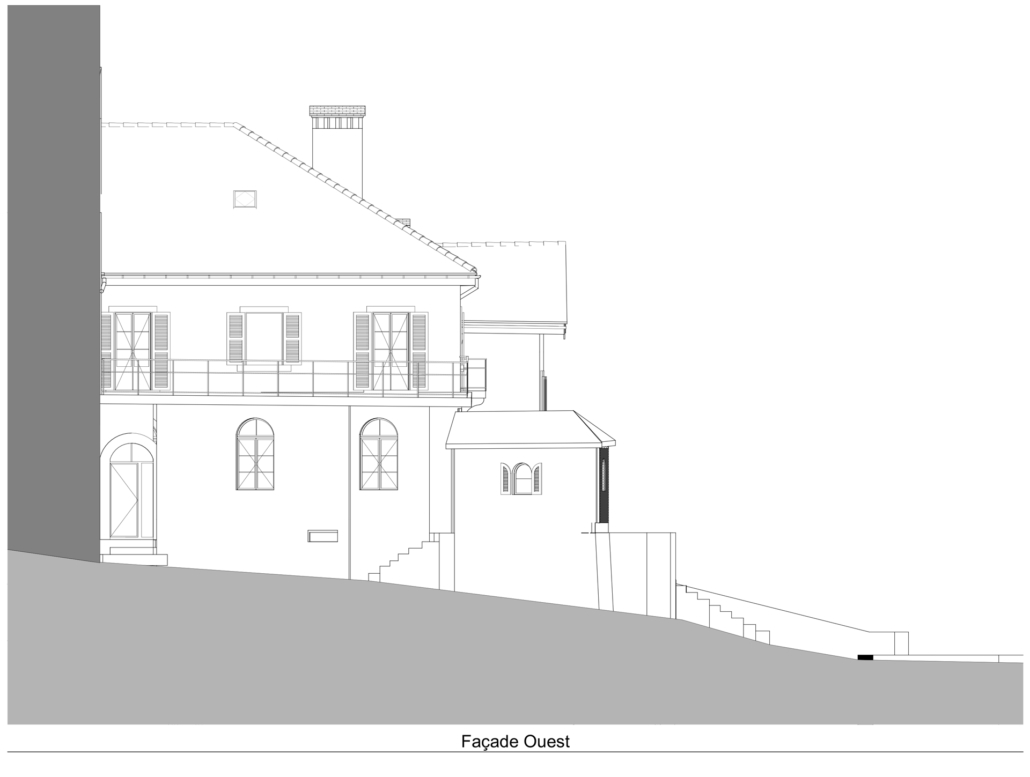

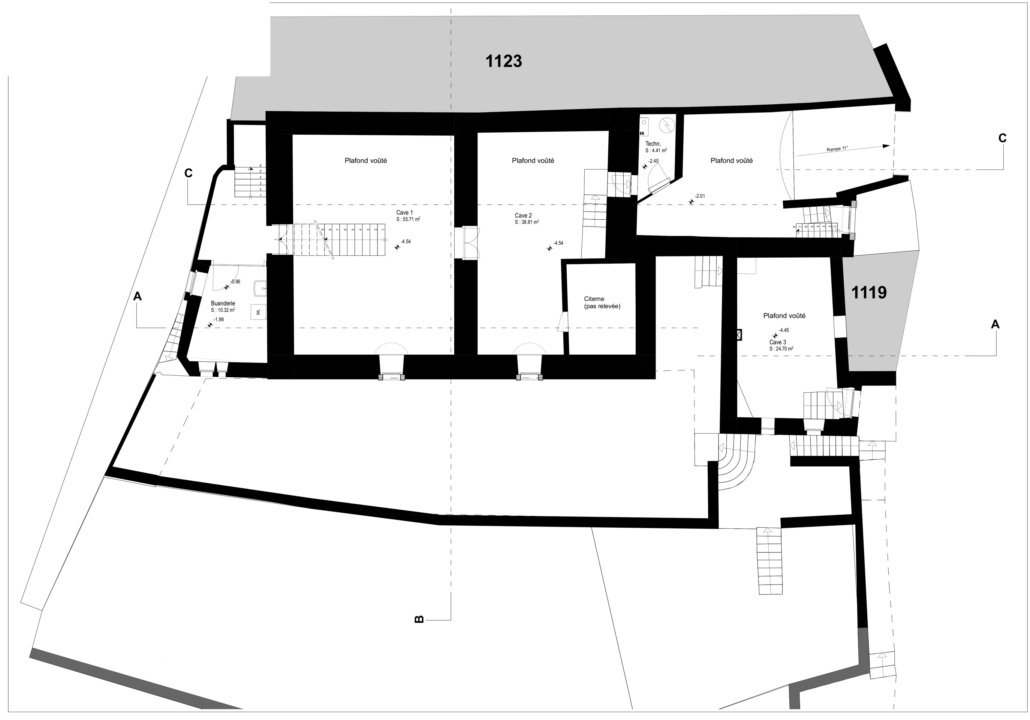

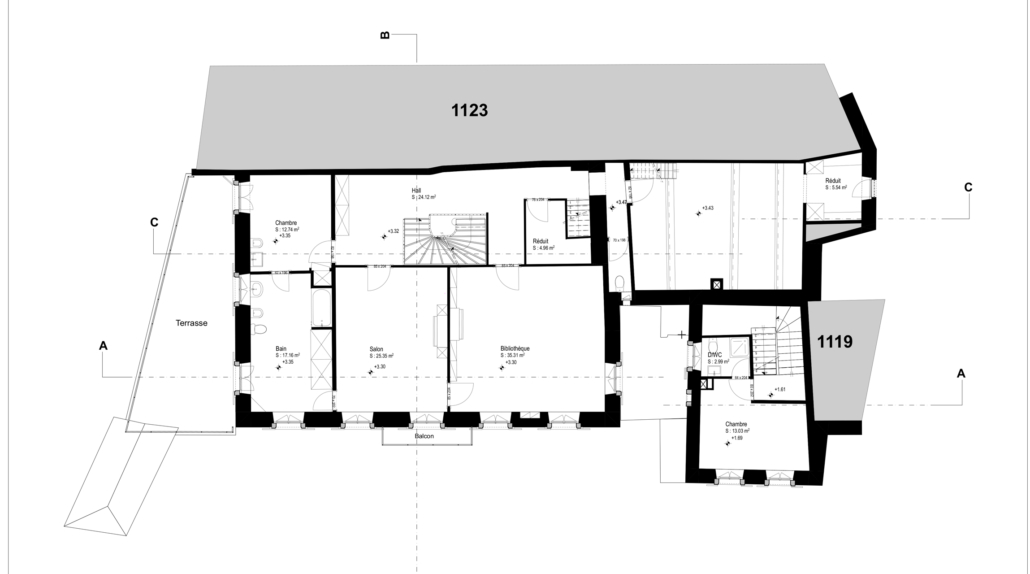

Les plans de coupes sont extraits de la modélisation aux formats DWG. Ils sont prêt à être inséré dans les logiciels de dessin 2D, le degré de détail de ces plans correspond à un niveau de détail de 1/100 eme.
Selon les demandes spécifiques de chaque client en fonction des nécessités, nous pouvons inclure des éléments comme les radiateurs ou des éléments techniques de ventilation ou électrique.
Les cuisines et les aménagement de salle de bains comme les WC, baignoires, tubs de douche sont représenté en tout les cas.
Scanning 3D au service du patrimoine vigneron
La maison vigneronne d’Épesses représente un patrimoine architectural typique du Lavaux. Pour garantir sa conservation et sa rénovation, le relevé 3D apporte une précision essentielle. Grâce à plus de 300 positions de scanning et au recours au drone pour la toiture, l’ensemble du bâtiment a été documenté avec une exactitude centimétrique. Cette démarche permet non seulement de préserver l’identité historique du lieu, mais aussi de préparer des interventions respectueuses de son caractère authentique et de ses contraintes structurelles.
Du nuage de points à la modélisation BIM
Une fois collectées, les données issues du laser scanner et de la photogrammétrie sont transformées en un nuage de points dense. Chez 3D Scan Bat, notre bureau technique traite ces informations pour générer une modélisation BIM en LOG 300. Ce processus offre aux architectes et ingénieurs une représentation fiable de la maison vigneronne. La modélisation permet d’anticiper les contraintes, d’évaluer les volumes et d’optimiser chaque phase du projet de rénovation ou d’aménagement, tout en respectant les standards du secteur.
Plans d’architecte précis et exploitables

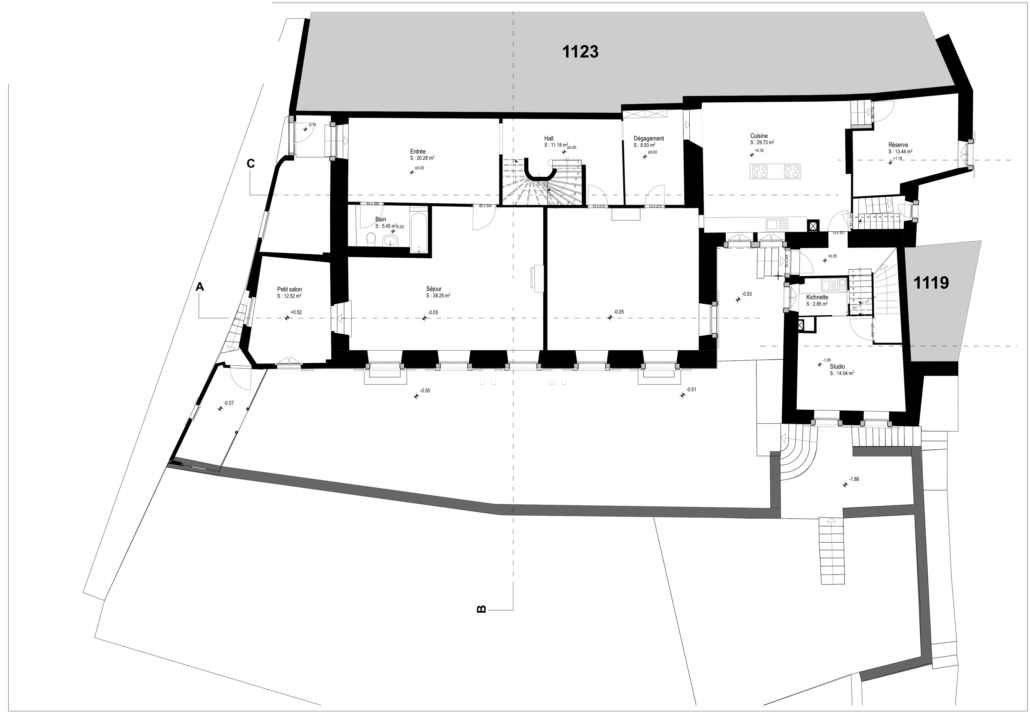

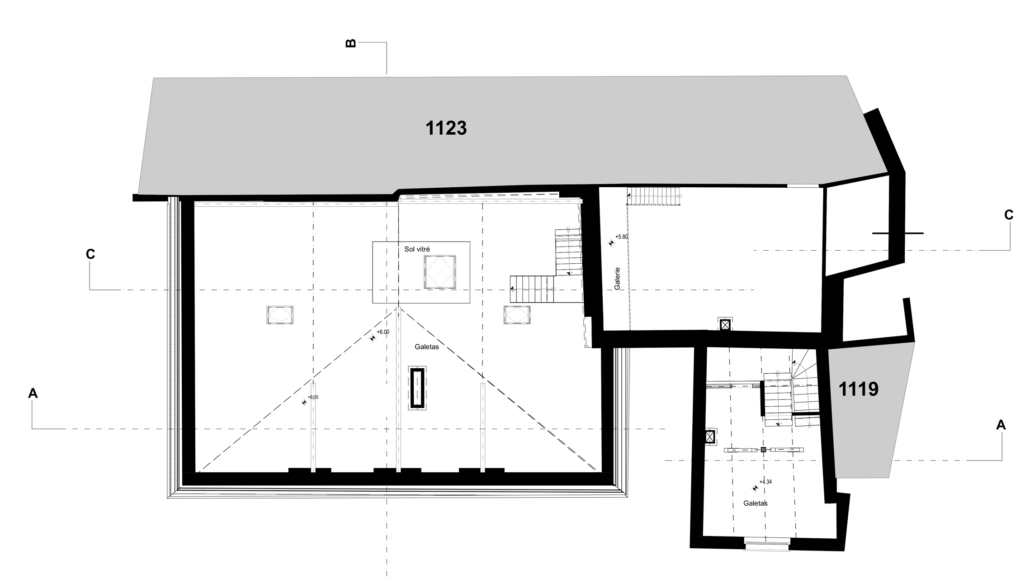

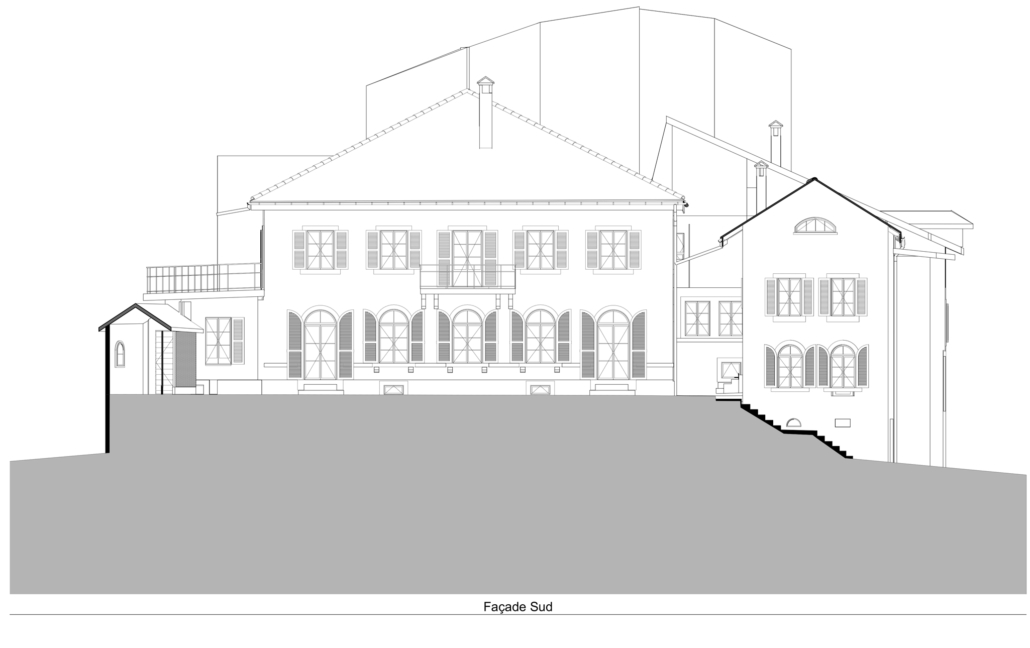

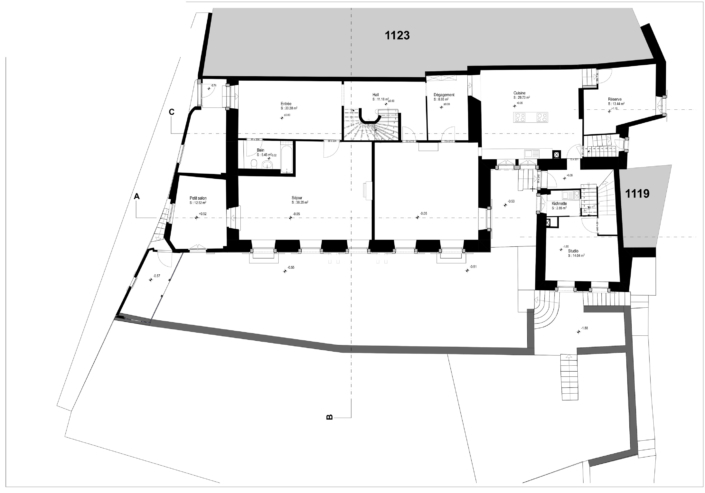

Les plans extraits de la modélisation, fournis aux formats DWG, s’intègrent facilement dans les logiciels de dessin 2D et 3D. Leur niveau de détail au 1/100e permet de travailler directement sur des bases solides pour la conception ou la transformation du bâtiment. Selon les besoins du client, nous intégrons des éléments techniques tels que radiateurs, équipements électriques ou systèmes de ventilation. Ces plans, à la fois précis et flexibles, représentent un atout incontournable pour les architectes et maîtres d’ouvrage.
Une expertise dédiée aux communes et aux architectes
En travaillant avec la commune de Bourg-en-Lavaux, 3D Scan Bat démontre sa capacité à accompagner efficacement les collectivités dans la gestion de leur patrimoine. Notre approche allie technologie avancée, savoir-faire technique et compréhension des enjeux locaux. Chaque projet bénéficie d’une documentation complète et d’outils adaptés aux réalités des architectes et des urbanistes. Ainsi, la maison vigneronne d’Épesses illustre parfaitement notre engagement : fournir des solutions fiables et adaptées pour préserver et valoriser le bâti traditionnel suisse.
