Un ensemble immobilier typique, mais complexe dans sa lecture
Derrière une apparente simplicité volumétrique, ce type d’immeuble révèle rapidement une réalité plus nuancée. Une base commerciale développée horizontalement, largement ouverte et technique, vient supporter une tour verticale où se superposent bureaux et logements.
Les circulations ne sont pas toujours évidentes, les niveaux ne se répondent pas systématiquement, et les liaisons entre les volumes ont souvent évolué au fil du temps. Comme souvent dans ce type de bâtiment, les plans existants ne permettent plus de comprendre précisément l’état réel.
C’est précisément dans ce contexte que le relevé 3D prend tout son sens.
Capturer l’existant dans sa globalité
L’intervention a été menée par laser scanner 3D sur l’ensemble du bâtiment, avec une approche globale. Intérieurs, façades, toitures et abords immédiats ont été relevés de manière continue afin de restituer une vision complète de l’objet.
Le scanning est réalisé en un passage, avec un positionnement du scanner à hauteur d’homme, permettant une lecture homogène des espaces. Cette méthode permet de capter non seulement les volumes principaux, mais également les décalages, les irrégularités et les spécificités propres au bâtiment existant.
Dans certaines zones, notamment en toiture ou en façade, des prises de vue complémentaires ont été nécessaires afin de compléter l’information et garantir une continuité de lecture.
Du nuage de points à une base de travail fiable
Une fois le relevé effectué, les données sont assemblées pour produire un nuage de points unifié. Ce nuage devient une représentation fidèle du bâtiment, dans laquelle chaque élément visible trouve sa place.
Plus qu’une simple capture, il s’agit ici d’un véritable support de travail. Les équipes de projet peuvent s’y référer pour comprendre les volumes, vérifier des alignements, anticiper des interventions ou simplement se situer dans l’existant.
La structuration par niveaux et par zones permet une lecture progressive du bâtiment, indispensable dans un ensemble de cette nature.
Une modélisation BIM au service du projet

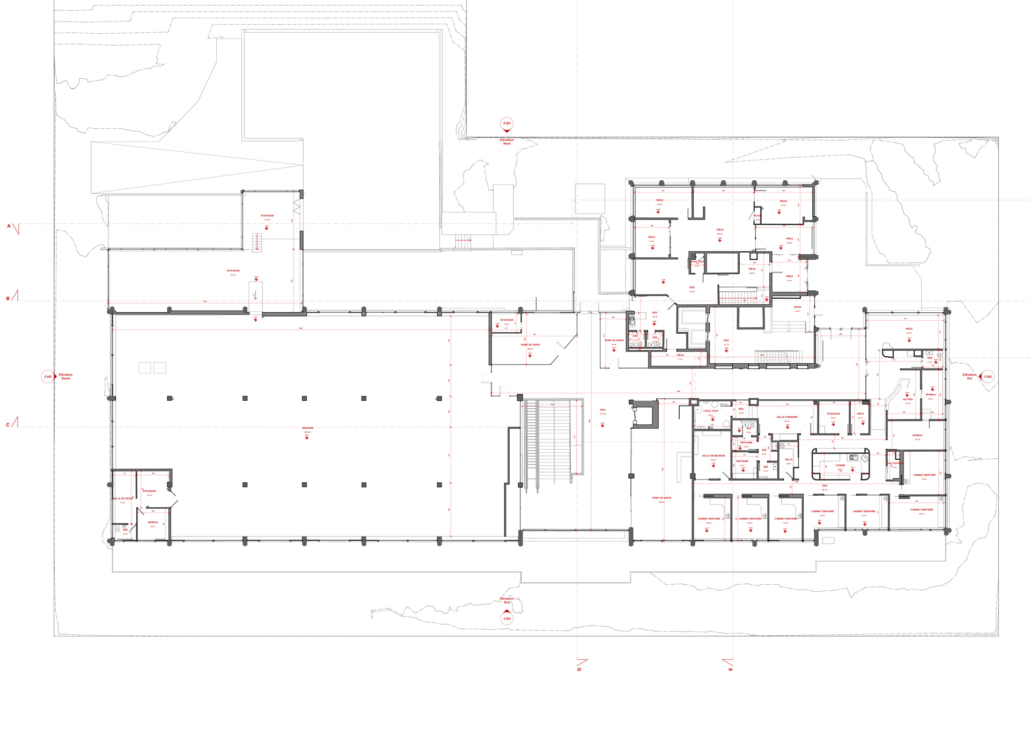

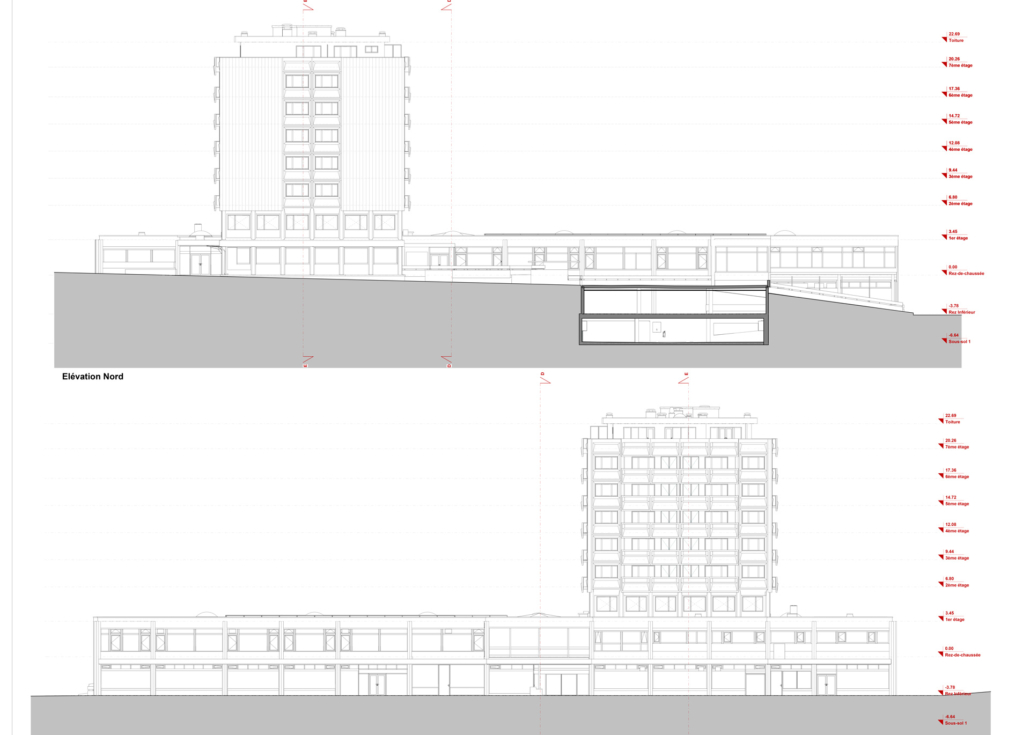

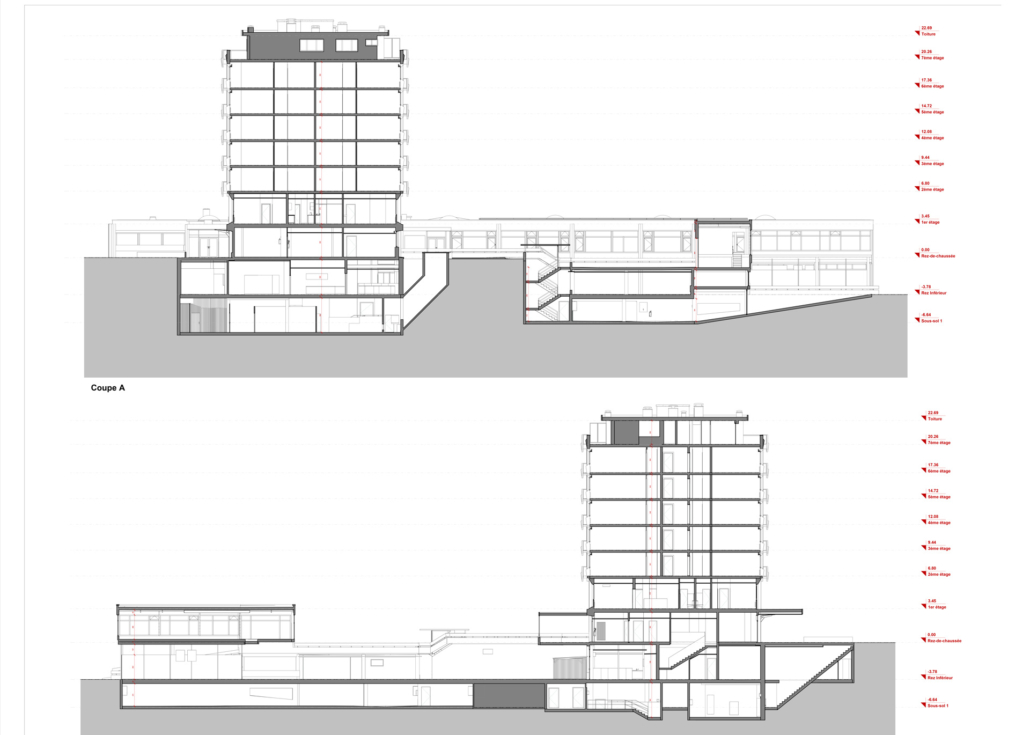

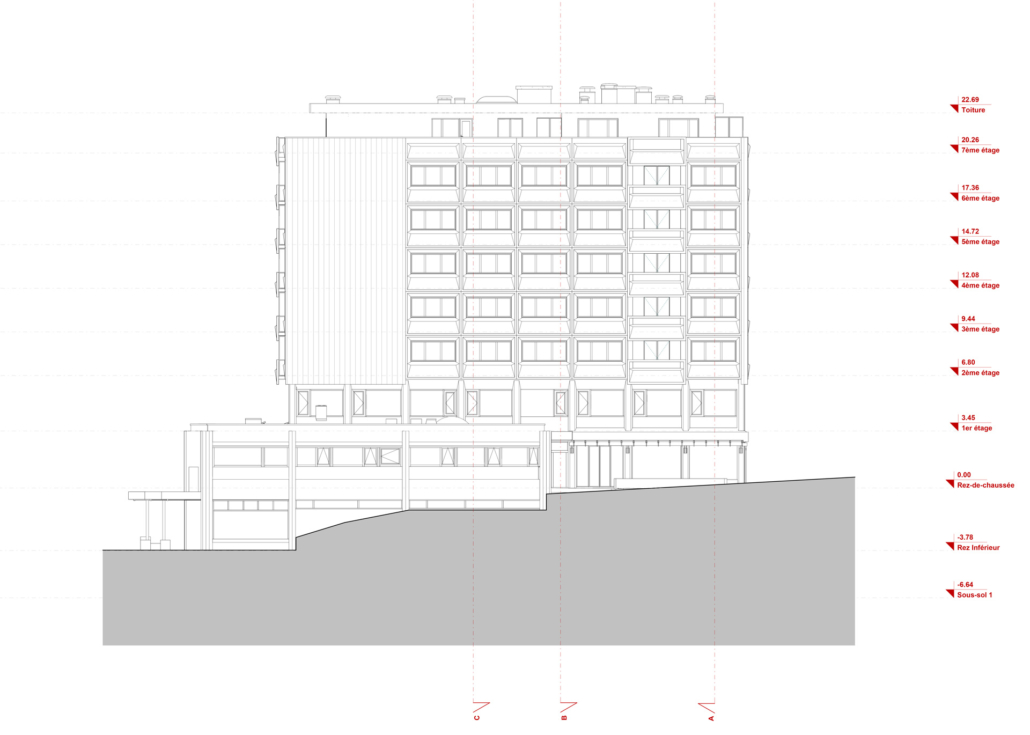

À partir de cette base, une maquette numérique du bâtiment est développée. L’objectif n’est pas de produire une abstraction, mais de retranscrire au plus juste ce qui est observable.
La modélisation s’inscrit dans une logique BIM, avec un niveau de détail adapté à l’existant. Les volumes sont structurés, les éléments principaux sont intégrés, et l’ensemble devient un outil de travail cohérent pour les mandataires.
Dans ce type de projet, la maquette joue un rôle central. Elle permet de passer d’une lecture parfois fragmentée du bâtiment à une compréhension globale, organisée et exploitable.
