Pully – Maquette BIM d’un bâtiment classé

Dans le cadre de la documentation des bâtiments de la commune de Pully (canton de Vaud), nous furent mandaté pour la réalisation d’un relevé de mesures par scanning 3D et de sa modélisation en une maquette BIM d’un immeuble classé Monument historique.

Ce bâtiment classé de la période Bernoise situé à Pully, malgré sa taille modeste présente des difficulté de relevés importante du fait de nombreux demi niveaux, d’une charpente à modéliser complexe, d’une toiture à plusieurs pans avec sa tour carrée et des murs, des planchers et plafonds comprenant de fort faux aplomb faux niveaux et faux équerres.

Une des demandes spécifique de la commune de Pully était dans le relevé précis de la charpente et du système de chauffage (radiateur et production de chaleur).

Le relevé de mesure se fit à l’aide d’un laser scanner type LEICA, la toiture fût relevée à l’aide d’un drone avec la technique dite de la photogrammétrie.

Les nuage de points générés tant par le laser scan que par la photogrammétrie fut assemblé par le logiciel de LEICA Cyclone Register 360 Plus et transformé en fichier compatible Archicad de type e.57

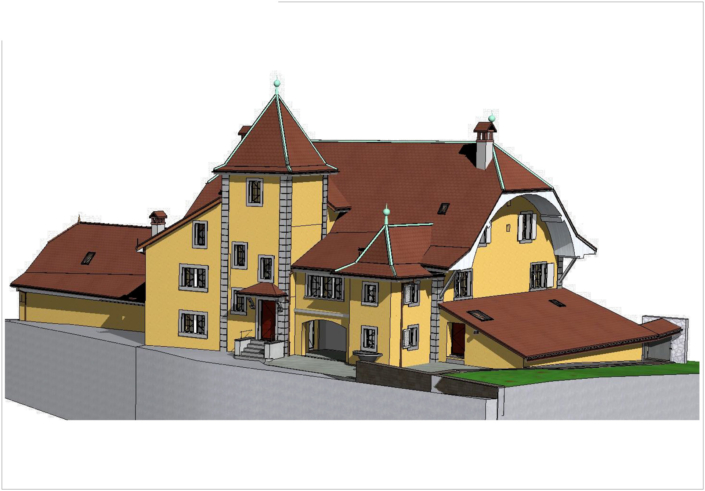

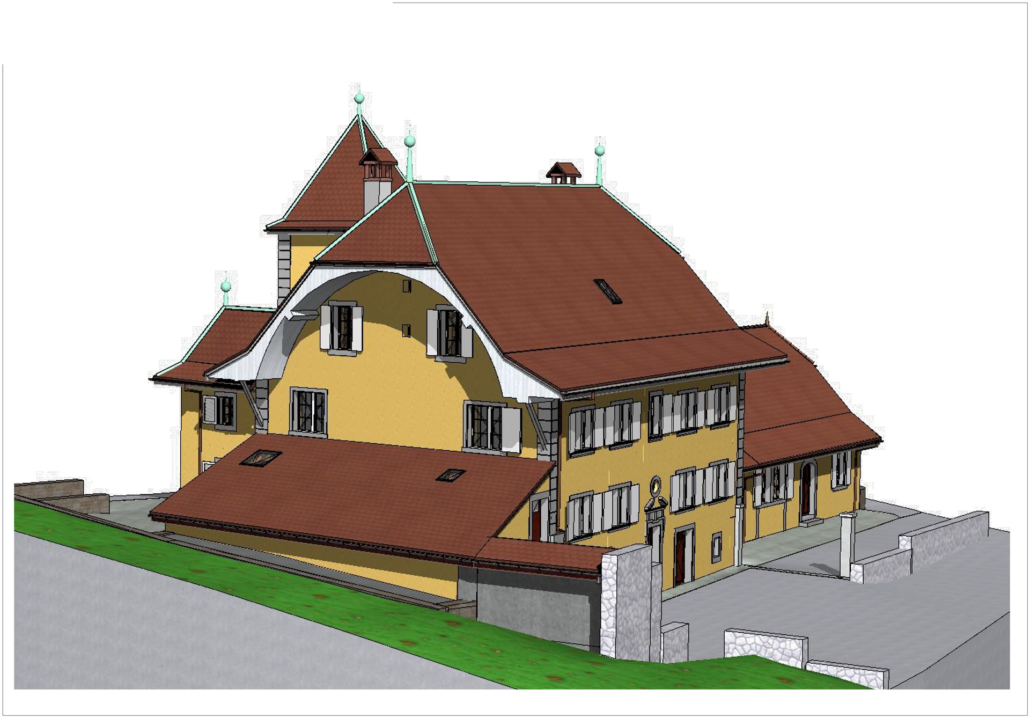

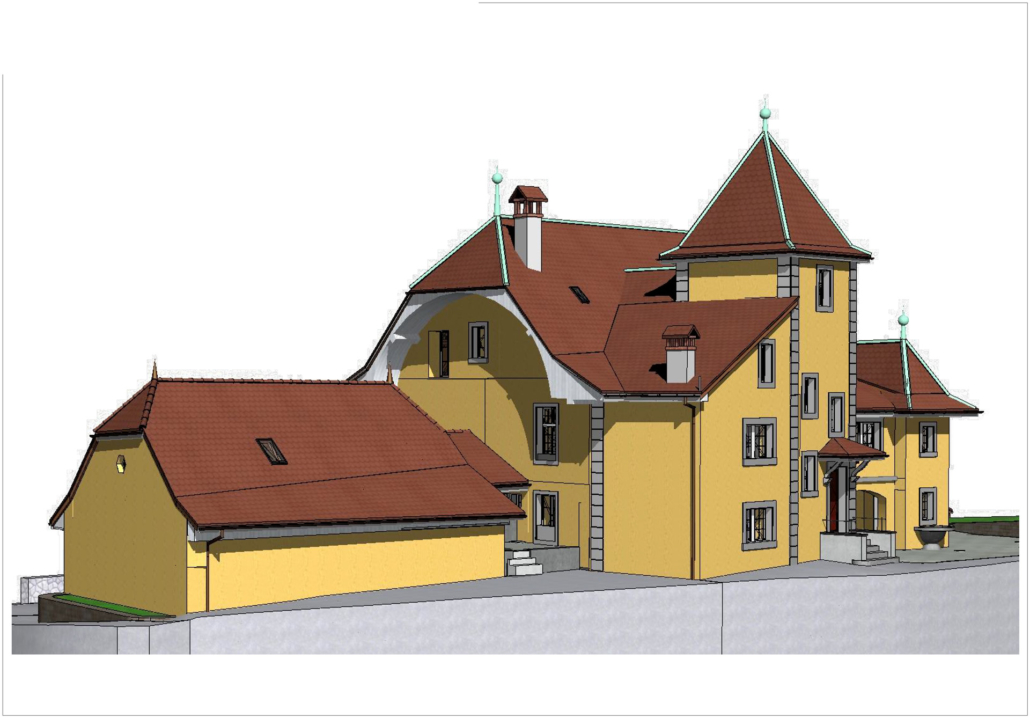

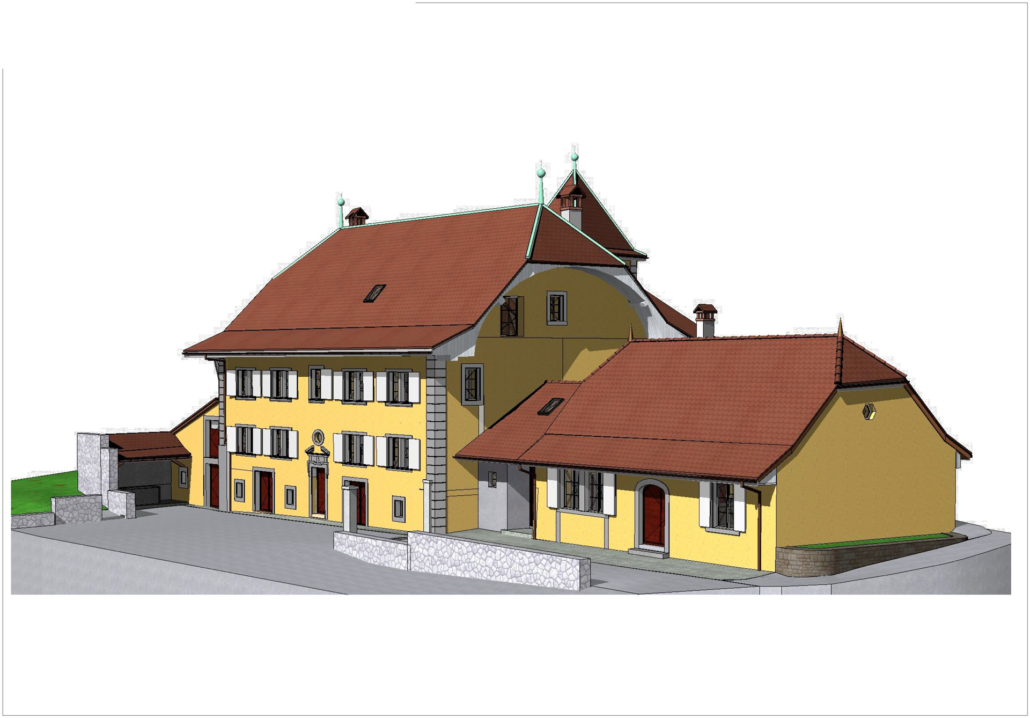

La modélisation de la maquette BIM fût réalisée dans nos bureaux techniques avec le logiciel ARCHICAD et à l’aide du PlugIn BimMTool.

Les livrables pour le client de ce bâtiment historique furent :

• Fichiers de la maquette BIM en 3D dans les formats PLA (pour Archicad) et IFC pour (REVIT d’Autodesk)

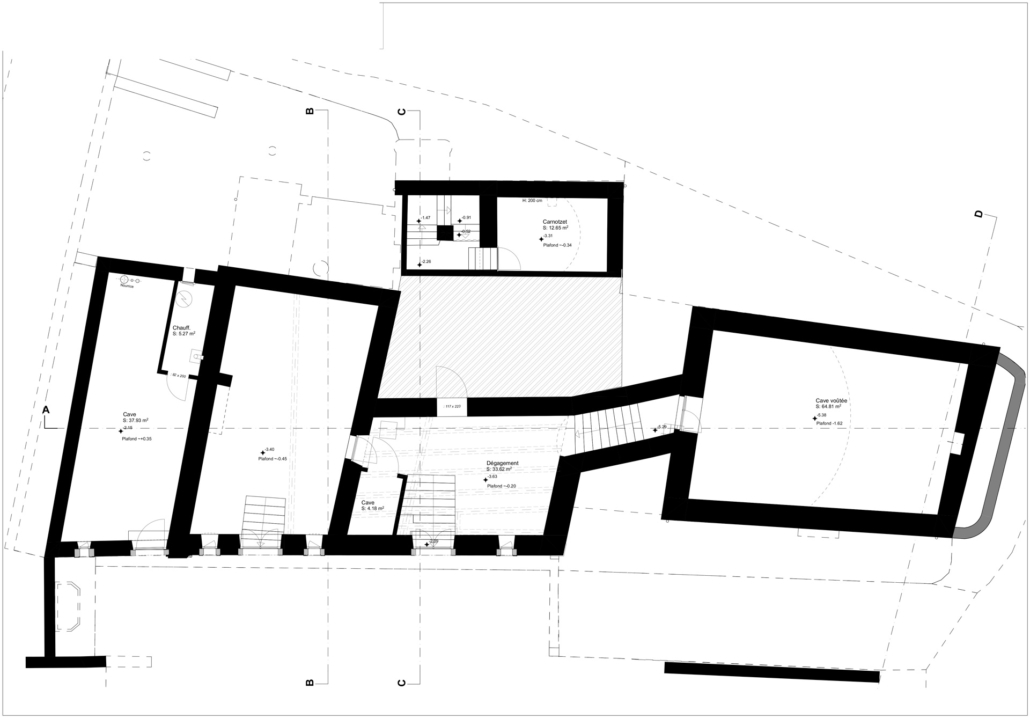

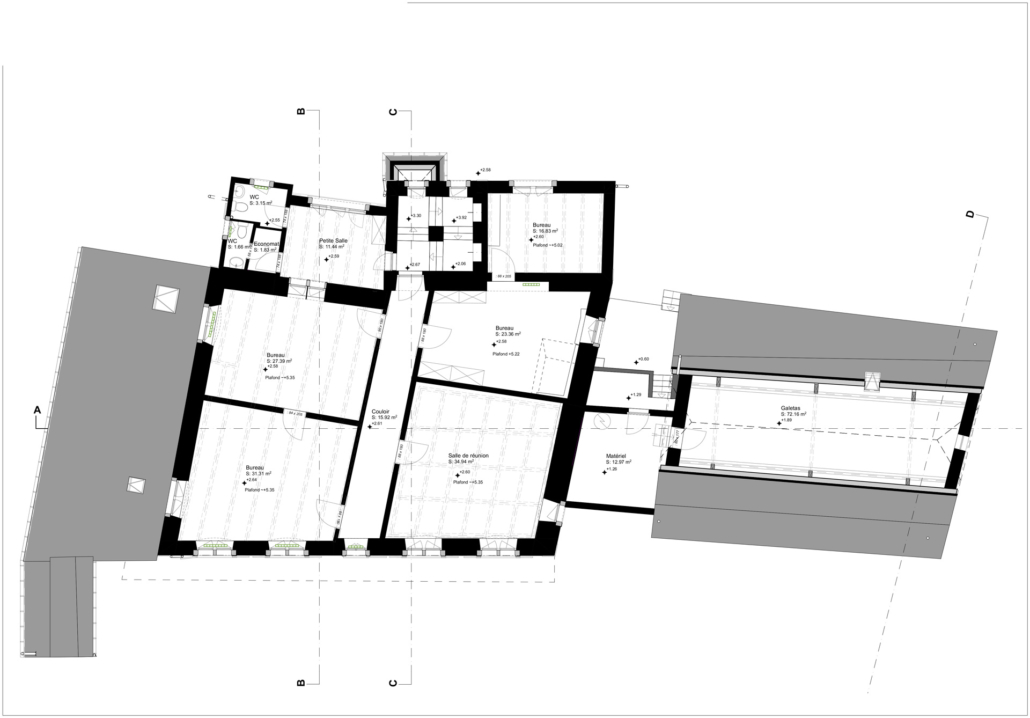

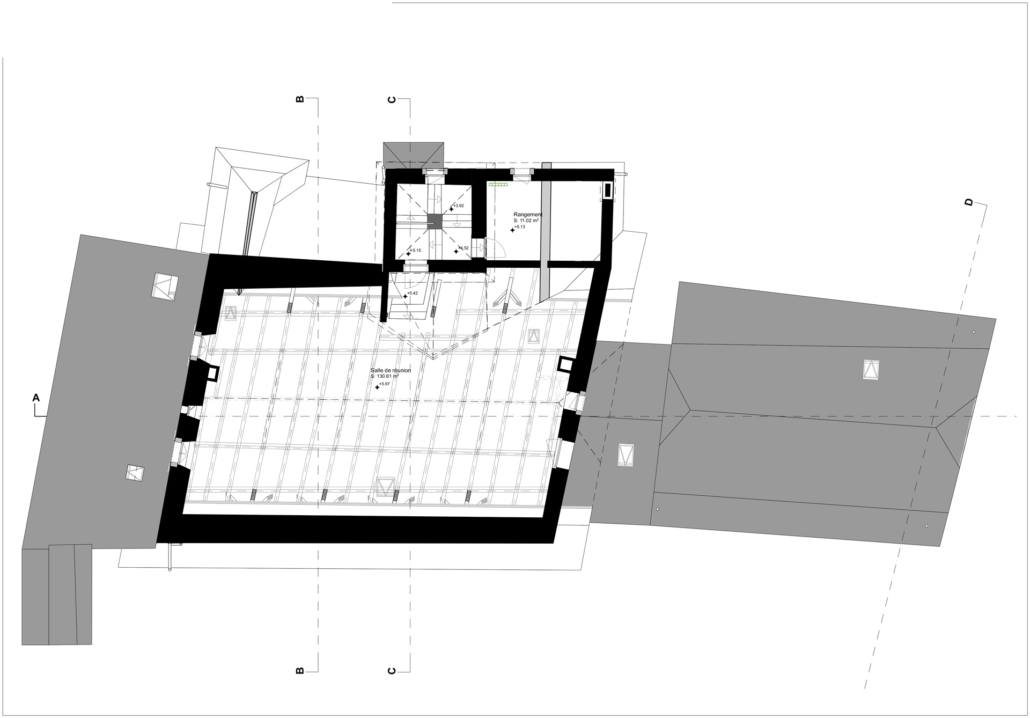

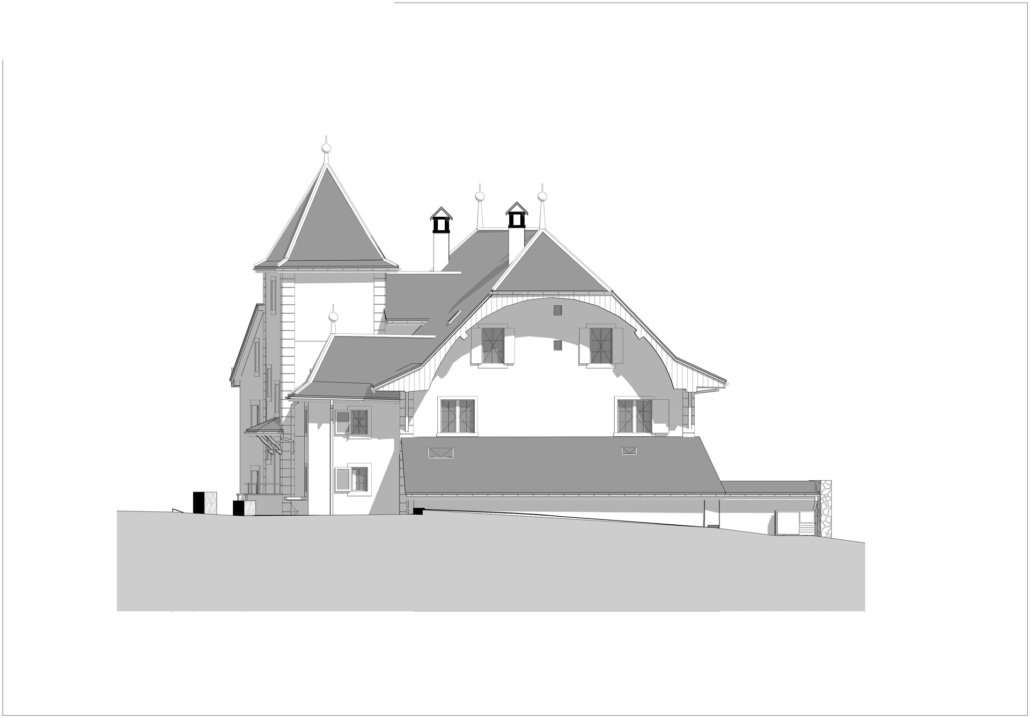

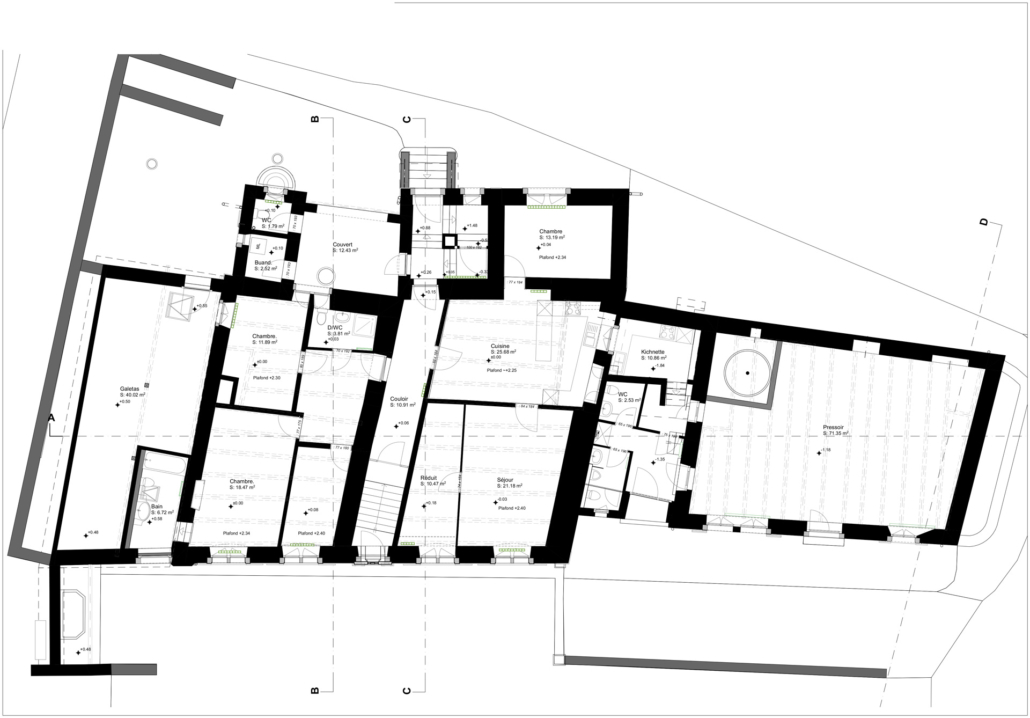

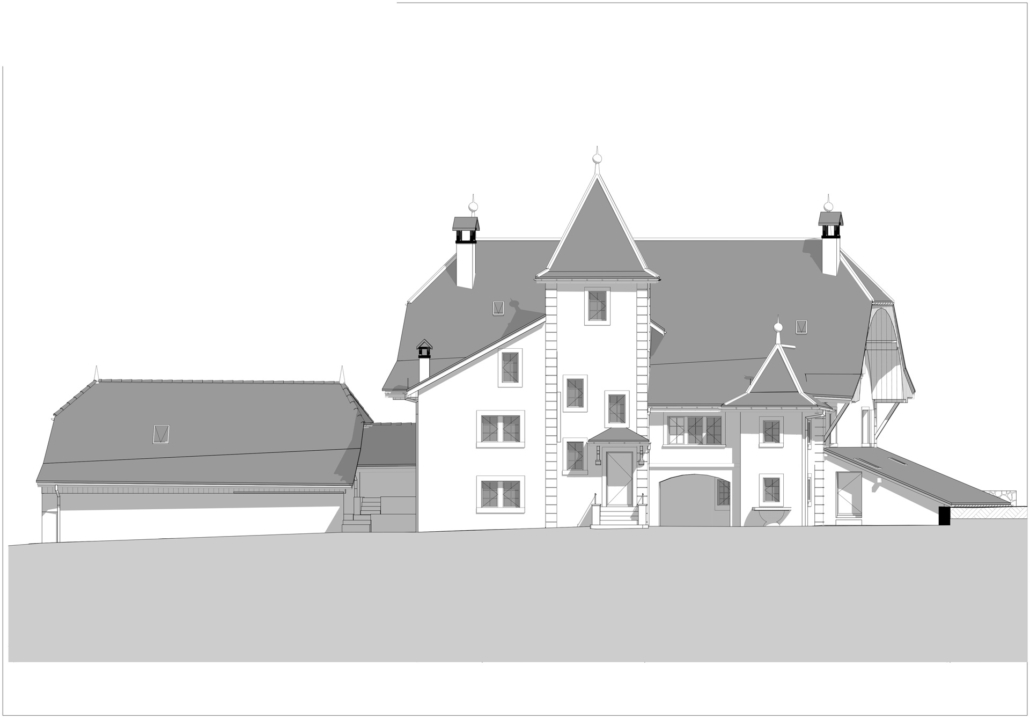

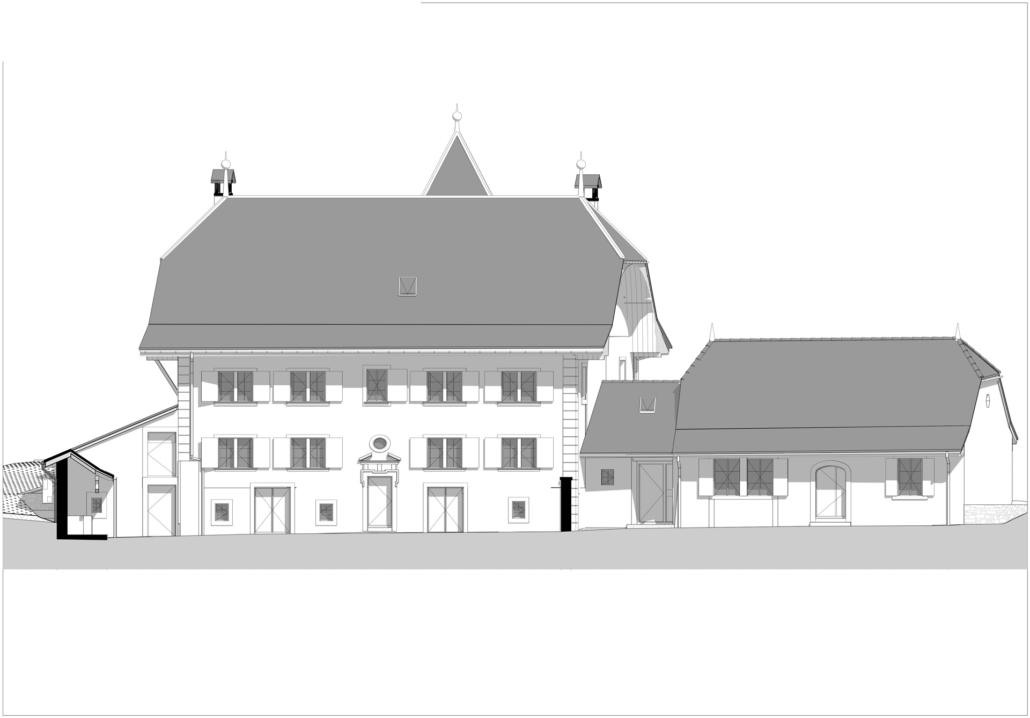

• Un jeu de plan d’architecte complet dans les formats DWG et PDF
• une visite virtuelle accessible en ligne à l’aide d’un simple lien url

Le scanning complet de l’immeuble nécessita 3 jours d’intervention sur le site et environ 500 stations de scanning.

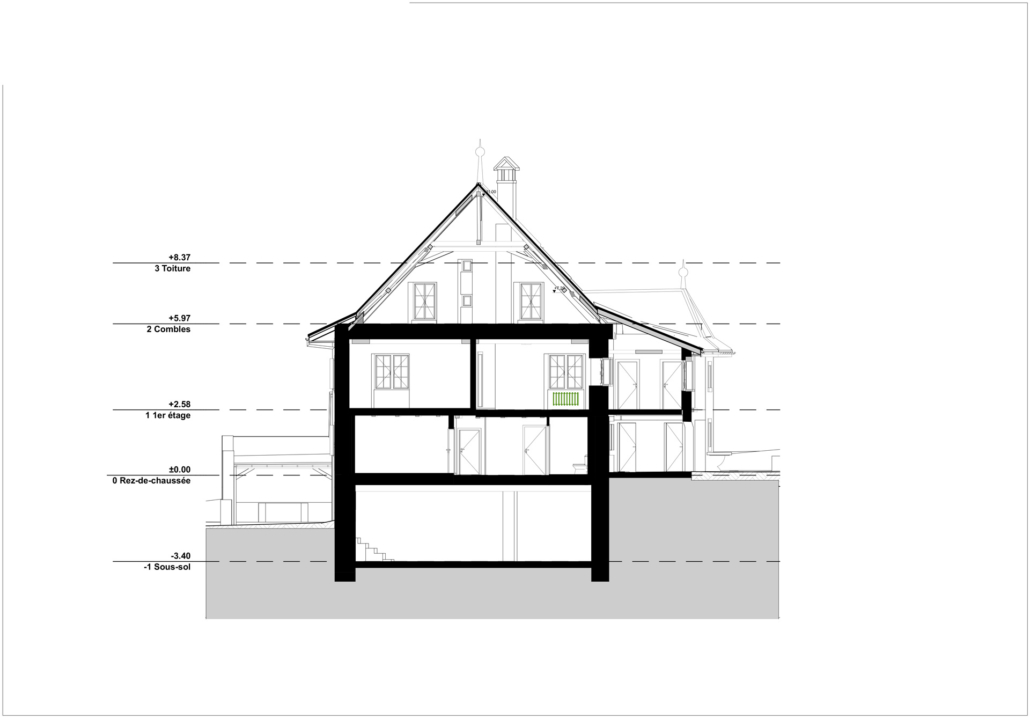

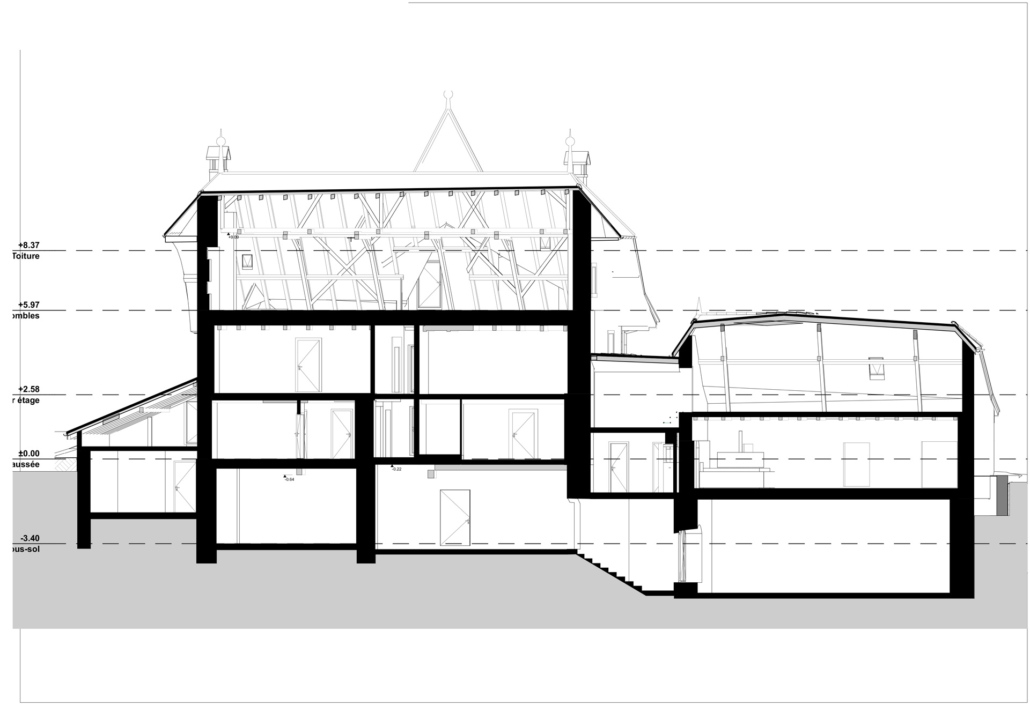

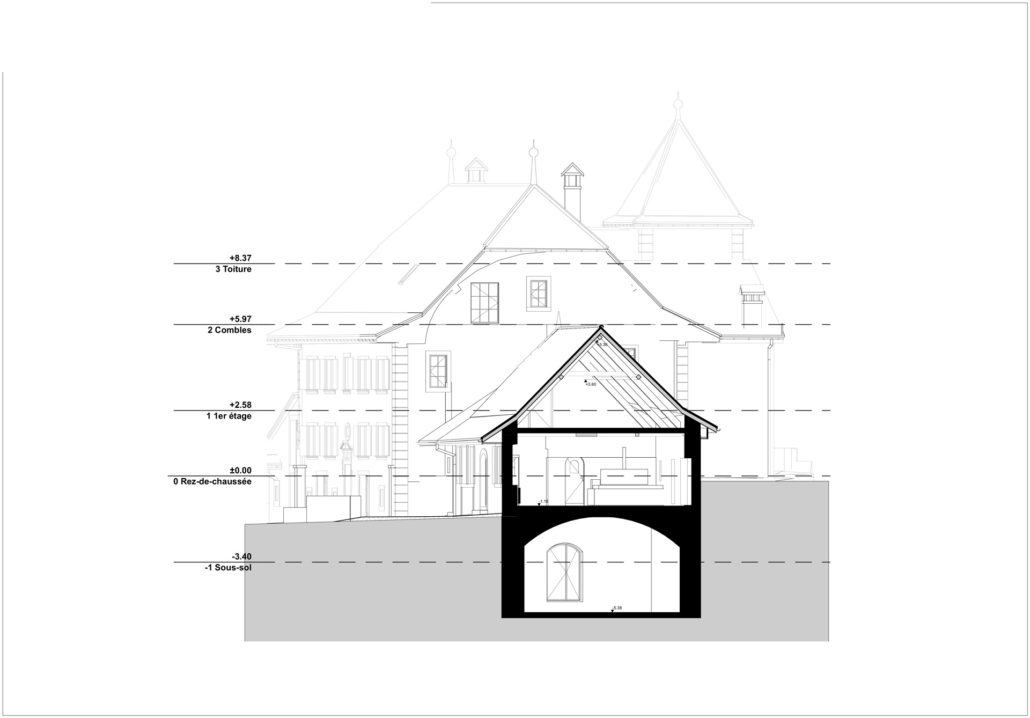

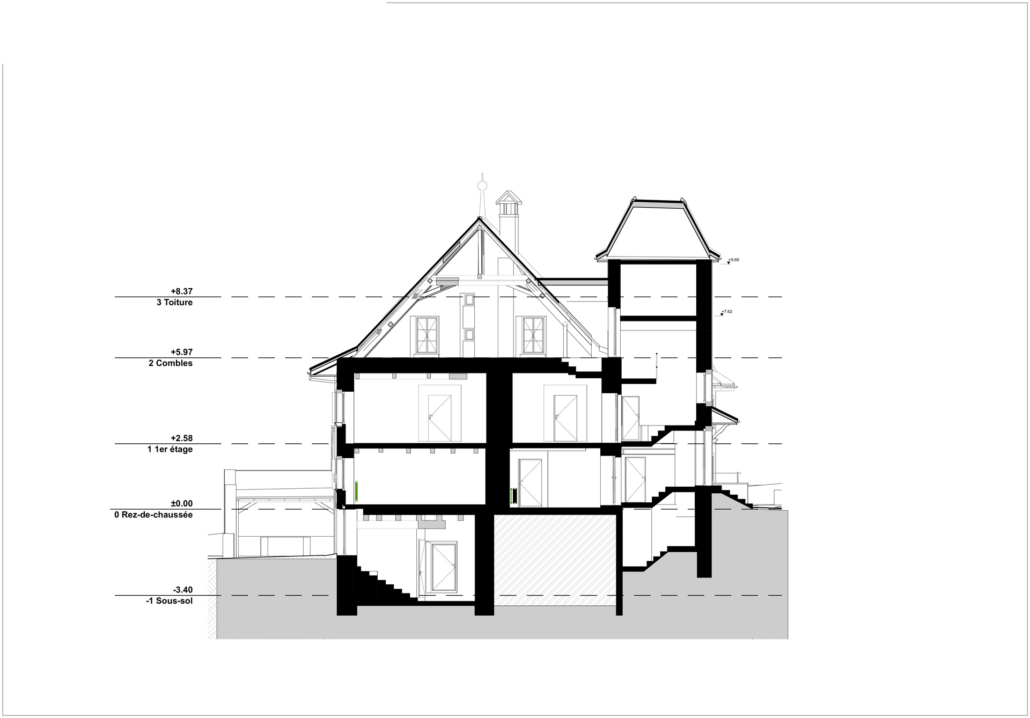

Quand à la modélisation de maquette BIM avec la documentation du système de chauffage, la modélisation en LOG 400 de la charpente et les plans d’étage, de coupe et de façade, une centaine d’heures furent nécessaire à l’élaboration du projet.
