Maquette BIM d’un immeuble style Hausmannien à Lausanne

Maquette BIM en LOG 300 d’un immeuble de style Hausmannien à Lausanne

Pour un bureau d’architecte de la ville de Lausanne, nous avons effectués le relevé 3D par laser scan et la modélisation d’une maquette BIM dans le cadre de la rénovation du bâtiment.

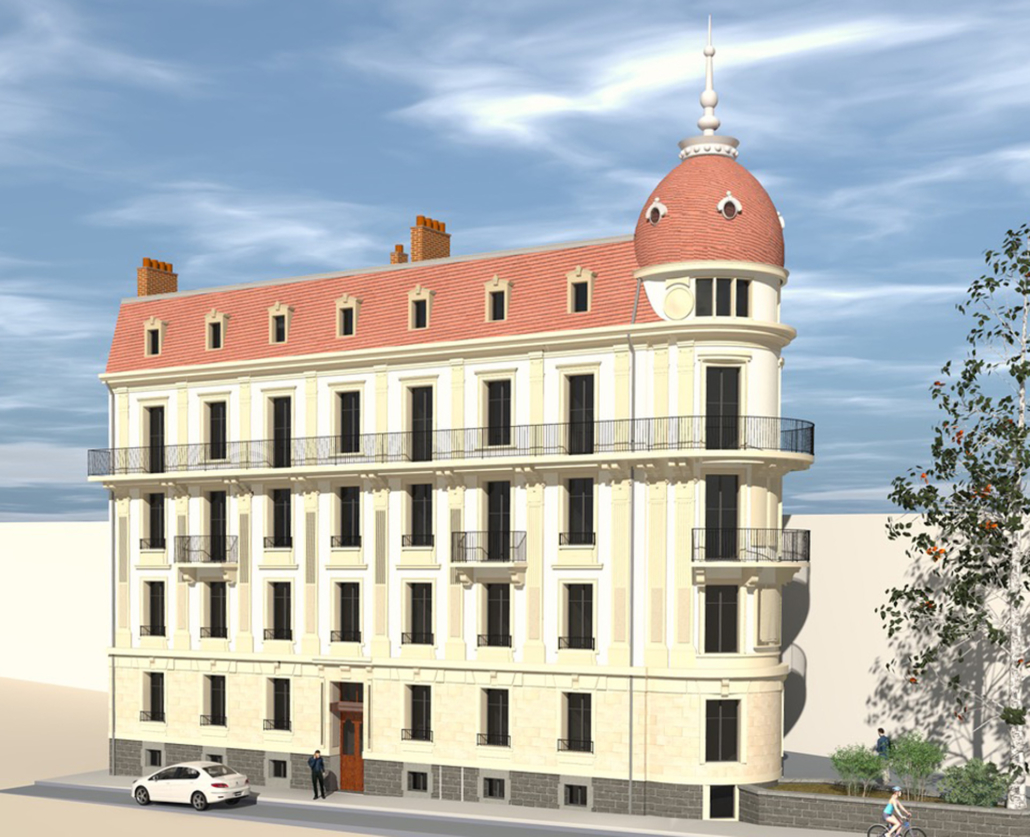

Le style du bâtiment est Hausmannien, pour la mise à l’enquête de l’immeuble, nous avons réalisé la maquette intérieur et extérieur en LOG 300, vous trouvez plus d’information sur les classifications sur notre page dédiée au BIM

Un soin particulier fût donné dans les détails, comme la porte d’entrée, les chaines d’angles, les corbeaux, les pilastres ou encore la coupole arrondie.

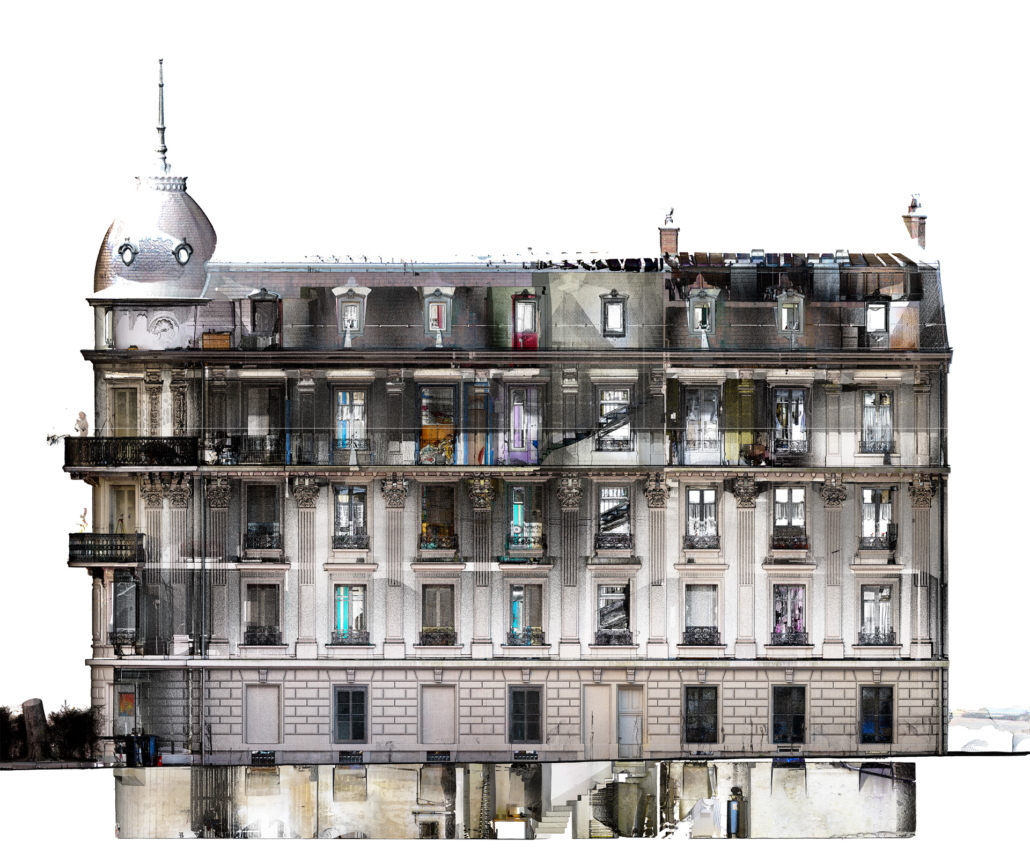

La prise de mesures à l’aide du laser scanner a nécessité 500 stations de scannings, les étages supérieurs extérieurs furent relevés à l’aide d’une perche qui nous permet d’effectuer le scanning extérieur de l’intérieur.

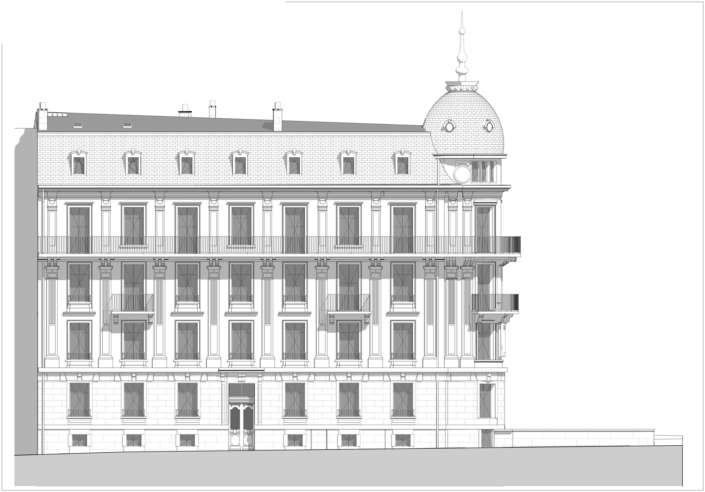

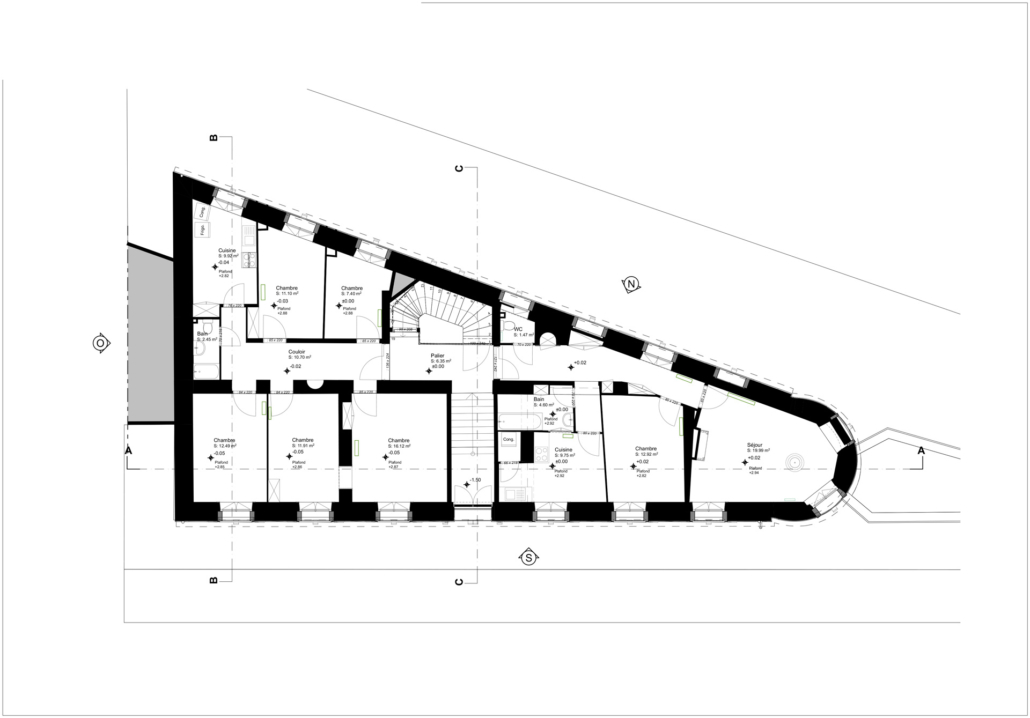

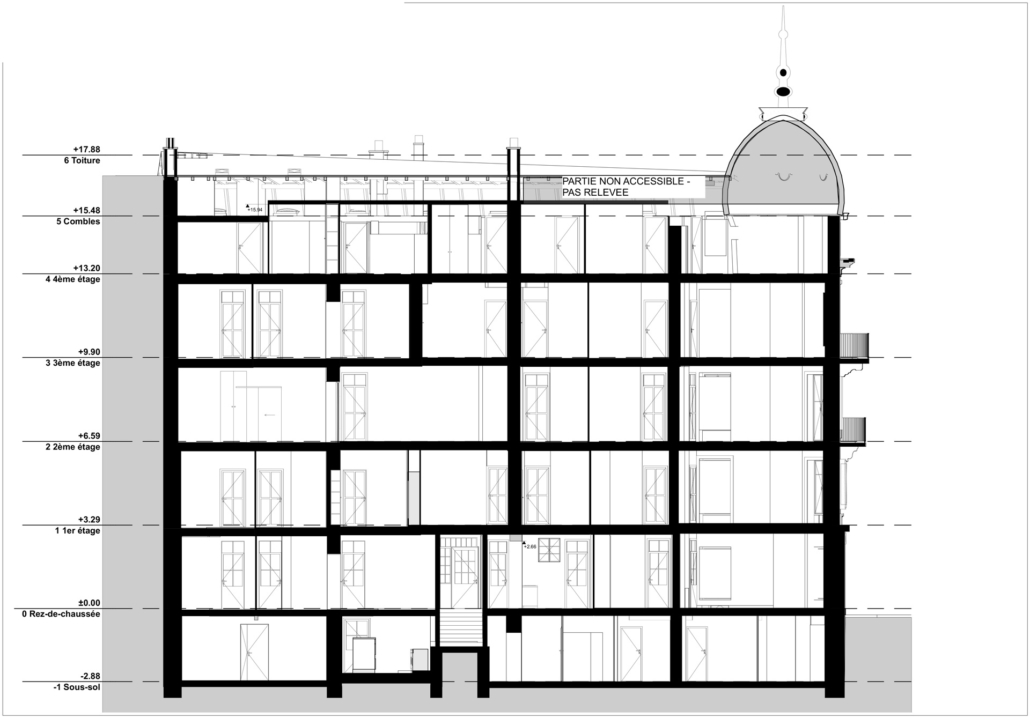

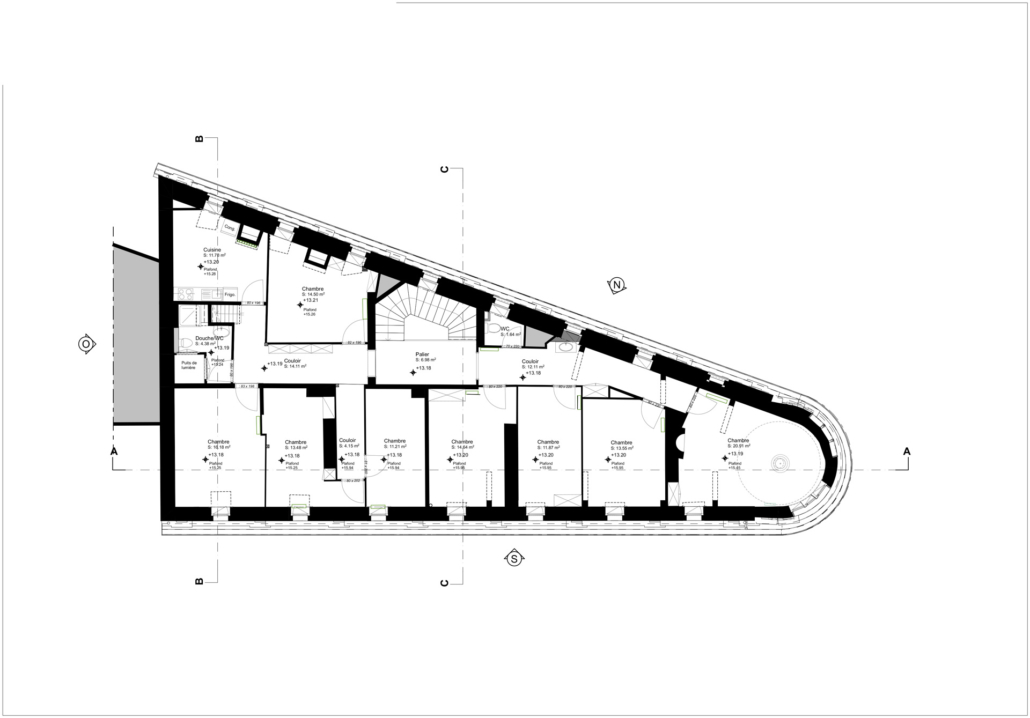

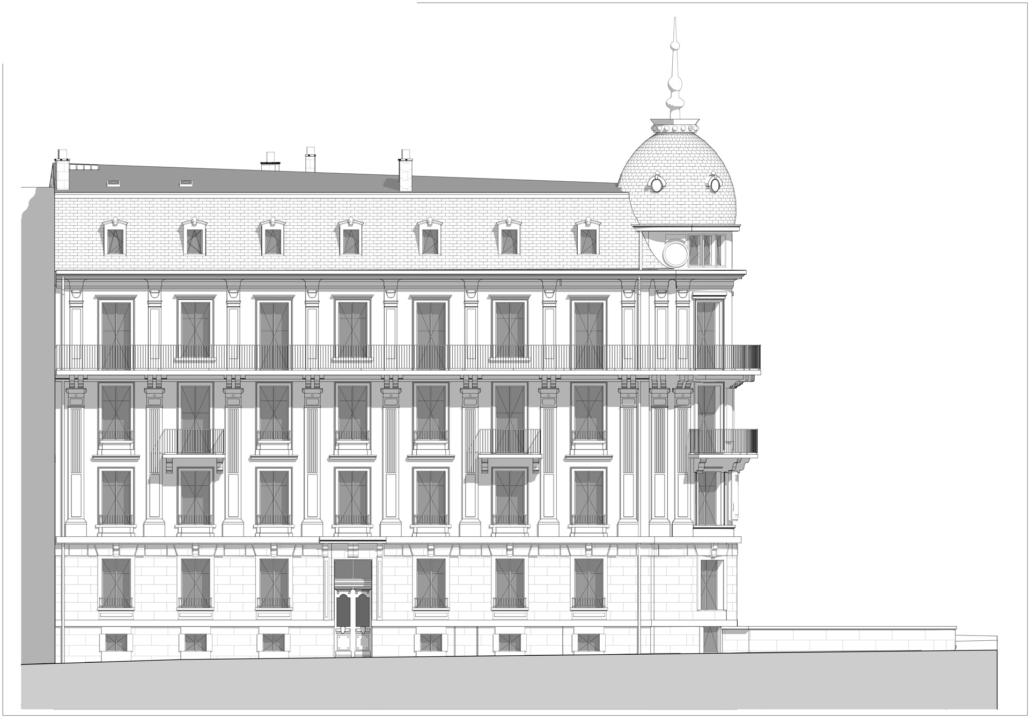

La modélisation 3D fût réalisée avec le logiciel de dessin Archicad 26 avec le PlugIn BIM mTOOL et l’état initial du bâtiment fut transmis dans les extensions PLA pour la maquette numérique, DWG et PDF pour les plans d’architectes en 2D

Si vous désirez plus de renseignements sur ce bâtiment historique Hausmannien de Lausanne, de nos prestations de scan 3D par lasergrammétrie, nos modélisations et maquette BIM sur natif Archicad ou encore nos plans d’architecte aux formats DWG et PDF, n’hésitez pas à nous contacter
