Contrôle Précis : Maquettes 3D et BIM avec Nuages de Points

Bienvenue dans l’univers de la précision dans la modélisation architecturale, grâce à l’approche distinctive de 3D Scan Bat. Notre société se démarque en offrant des maquettes 3D et BIM qui intègrent avec minutie des nuages de points, un élément clé pour assurer l’exactitude et la cohérence de chaque projet.

L’Intégration des Nuages de Points – Un Nouveau Standard

Chaque maquette 3D ou BIM que nous créons est enrichie d’un nuage de points détaillé, soigneusement ajusté pour correspondre aux besoins spécifiques, avec une résolution allant d’un à deux centimètres. Ces nuages de points ne se limitent pas aux nuances de gris, mais sont représentés en couleur, offrant une perspective visuelle immersive qui reflète la réalité du projet avec précision.

Avantages en Évidence

• Précision de Contrôle : Grâce à cette intégration novatrice de maquettes 3D, de BIM et de nuages de points, nos clients, architectes et professionnels du secteur, peuvent analyser chaque détail pour vérifier la fidélité de la modélisation par rapport aux données du terrain réel.
• Révélation des Simplifications : Les nuages de points révèlent instantanément les éventuelles simplifications. Si un mur présente une courbure dans la réalité mais est modélisé droit, nos clients détecteront ces divergences et prendront les mesures nécessaires.
• Expériences de Visite Virtuelle : Pour une immersion accrue, les nuages de points en couleur peuvent être accompagnés de visites virtuelles. Explorez facilement chaque recoin du projet à travers un lien simple, offrant une perspective réaliste pour une meilleure compréhension. vers notre page dédiée aux visites virtuelles

Dans cet article, nous explorerons en profondeur les avantages de cette approche. Découvrez comment l’intégration de nuages de points transforme le contrôle des maquettes 3D et BIM, améliorant la précision, la collaboration et la qualité de chaque projet de construction.

Superposition du nuage de points et de la maquette 3D d’une coupe d’un bâtiment

Comprendre au-Delà de la Modélisation

Les maquettes 3D et les modèles BIM sont des outils précieux pour la planification et la conception, mais ils présentent des limitations en termes de restitution réaliste des éléments. L’absence de caractéristiques visuelles détaillées, telles que la couleur, la texture et les particularités des surfaces, peut restreindre la compréhension globale et la prise de décisions éclairées.

L’Évolution du Nuage de Points – Une Vision en Haute Définition

L’introduction des nuages de points dans le processus de modélisation révolutionne cette dynamique. Chaque point du nuage agit comme un pixel dans une image haute résolution, capturant une profondeur de détails impressionnante. Les couleurs, les textures, les dégradations et les caractéristiques visuelles des éléments sont intégrées de manière organique, générant une expérience immersive qui se rapproche de la réalité.

Perspectives à 360 Degrés – Détection Précoce des Problèmes

Grâce aux nuages de points, les professionnels du secteur peuvent examiner chaque angle du projet, offrant une perspective à 360 degrés. Cette vue exhaustive permet la détection précoce de problèmes potentiels, la clarification des ambiguïtés et la validation des plans, ce qui contribue à minimiser les erreurs et les retards en cours de construction.

Superposition Réaliste – Fusionner Maquettes et Réalité

Une caractéristique distincte de notre approche est la superposition de maquettes et de nuages de points colorisés grâce à l’activation de calques. Cette fusion crée un rendu extrêmement réaliste, où la maquette 3D est en harmonie avec les données réelles capturées par les nuages de points. Cette synergie entre virtualité et réalité transforme la manière dont les professionnels interagissent avec le projet, favorisant une prise de décision plus précise et éclairée.

Conclusion

L’intégration de nuages de points dans nos maquettes 3D et BIM établit une connexion entre la modélisation virtuelle et la réalité tangible, améliorant la compréhension, la collaboration et la qualité de chaque projet de construction. La synergie entre ces éléments crée une nouvelle norme pour une modélisation plus précise et immersive, enrichissant l’ensemble du processus de conception et de construction.

Superposition du nuage de points et de la maquette 3D du plan d’étage d’un bâtiment

Vérification de l’Exactitude : Une Approche Facilitée

Au cœur de notre approche innovante se trouve la capacité des architectes à effectuer des contrôles précis et rapides. Grâce à l’intégration de nuages de points, l’architecte peut désormais effectuer des coupes sur un plan, en coupe, ou encore visualiser une façade ou un élément spécifique du bâtiment, directement dans son logiciel de DAO/CAO. La véritable révolution réside dans la superposition du nuage de points sur la maquette, qui permet à l’architecte de détecter et de corriger les divergences potentielles entre la maquette et la réalité. Si un mur apparaît droit dans la maquette mais est tordu dans la réalité, l’architecte peut le repérer instantanément grâce à la superposition des données. En outre, des logiciels dédiés à la vérification automatique peuvent générer des rapports signalant les différences de distance entre les éléments dessinés dans la maquette et les points du nuage, utilisant des couleurs différenciées pour indiquer les écarts. (Pour en savoir plus sur ces logiciels spécifiques, consultez notre prochain article dédié.)

Mesures Précises et Détails Révélés

Outre la vérification de l’exactitude, les nuages de points ouvrent la porte à des mesures d’une précision sans précédent. La possibilité d’effectuer des coupes directement dans le nuage, indépendamment de la maquette, permet aux architectes de relever des détails infimes avec une précision impressionnante. Par exemple, les déformations subtiles d’une poutre, les variations de niveau d’un plancher ou les écarts d’aplomb d’un mur peuvent être identifiés avec une minutie qui aurait été difficile à atteindre autrement. Cette fonctionnalité élargit la palette d’outils des architectes pour assurer une qualité et une précision maximales dans chaque phase du projet.

En résumé, l’intégration de nuages de points dans nos maquettes 3D et BIM transcende les limites de la modélisation traditionnelle. En permettant des contrôles visuels et des mesures d’une précision inégalée, cette approche renforce la qualité, la précision et l’efficacité de chaque projet de construction.

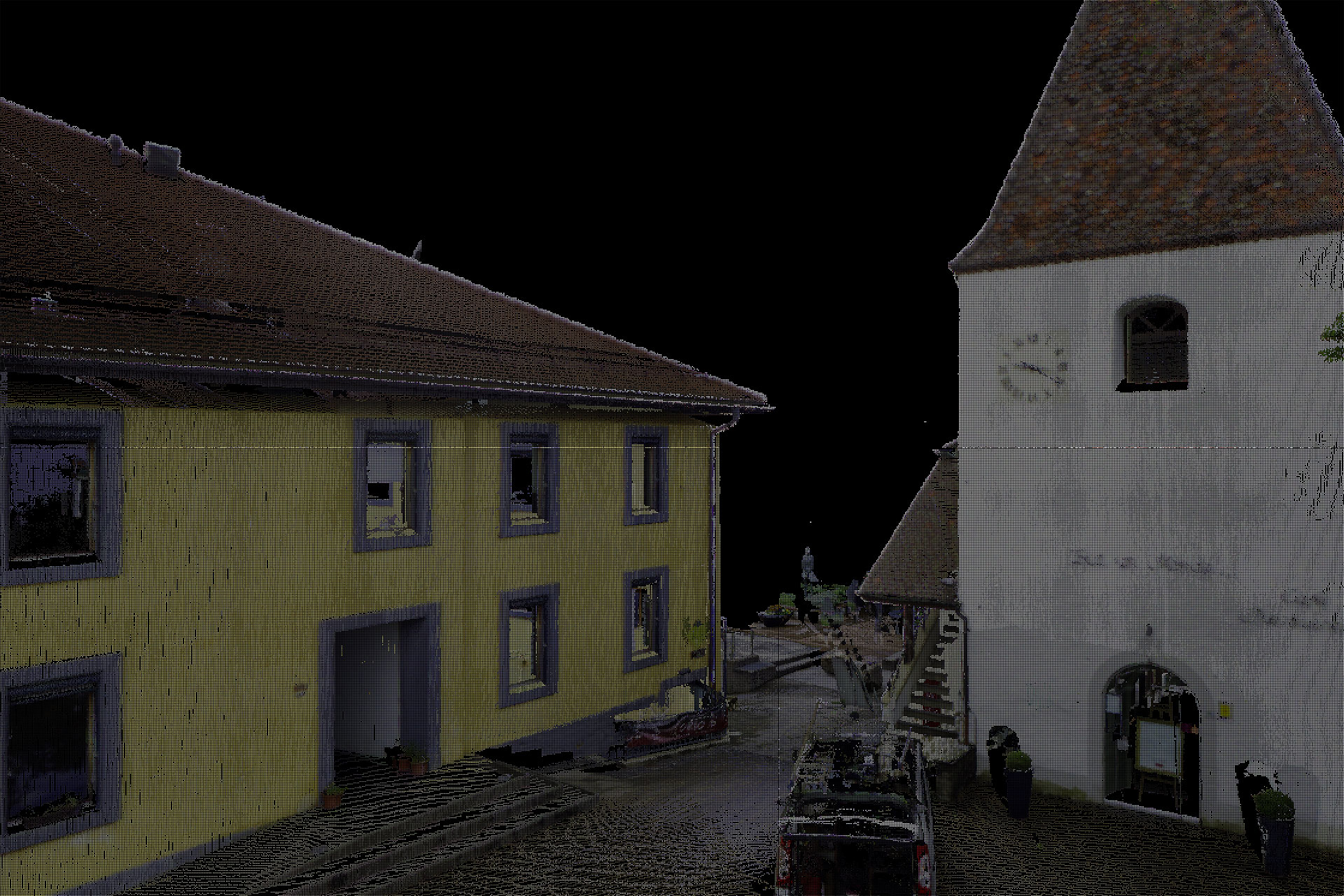

Nuage de points non décimé d’un bâtiment

Du Laser Scanner à la Modélisation – De la Réalité à la Virtualité

L’intégration de nuages de points dans nos maquettes 3D et BIM repose sur deux approches fondamentales qui transforment la façon dont nous abordons la conception et la construction.

1.Relevé de Bâtiment Existant :

Une méthode courante consiste à réaliser un relevé au moyen d’un scanner laser 3D sur un bâtiment existant. Ce relevé, une fois traité, génère un nuage de points dans des formats spécifiques compatibles avec les logiciels de dessin CAO/DAO, tels que RCP pour REVIT ou e57 pour ARCHICAD. Ce nuage de points devient la base de départ pour la création de la maquette 3D ou BIM. Chaque point dans ce nuage est une empreinte numérique capturant la réalité, permettant ainsi la modélisation précise et immersive des projets.

2. Contrôle et Alignement avec la Réalité :

Une autre utilisation clé des nuages de points est leur rôle dans le contrôle de la maquette 3D ou BIM. À des étapes cruciales telles que la finalisation du gros œuvre d’une partie du bâtiment ou même à la conclusion du chantier, un scanner 3D est déployé pour capturer la réalité construite. Le nuage de points obtenu est ensuite comparé à la maquette, révélant les divergences entre le projeté et le construit. Cette étape cruciale assure la conformité aux plans et permet de repérer tout écart, aidant ainsi à identifier les problèmes potentiels avant qu’ils ne deviennent des obstacles coûteux.

Cette double utilisation des nuages de points, qu’il s’agisse de créer une base précise à partir d’un relevé existant ou de vérifier l’exactitude par rapport à la construction réelle, illustre l’évolution du processus de conception et de construction vers une approche plus précise, axée sur les données et axée sur la réalité. Chaque point du nuage est une connexion entre la virtualité et la réalité, renforçant la qualité et la fiabilité de chaque projet.
