Qu’est-ce qu’un Relevé Laser Scanner 3D? Définition et Principes de Fonctionnement
Le relevé par scanner 3D ou géométrie laser 3D est une technique de pointe qui utilise des lasers pour capturer des milliers de points de données en très peu de temps. Ces points, connus sous le nom de nuages de points 3D, forment une représentation extrêmement précise de l’objet ou de la surface scannée. Avec une précision atteignant ±4mm, cette méthode permet d’ajuster la densité des points selon les besoins, allant jusqu’à 5 mm à 10 mètres. Les scanners modernes combinent souvent la capture laser avec des technologies de photographie à 360 degrés pour une documentation encore plus détaillée.
Applications Pratiques du Nuage de Points 3D
Les nuages de points 3D sont particulièrement utiles pour :
- La rénovation de bâtiments historiques.
- La planification de nouvelles constructions.
- La surveillance de l’état des infrastructures.
- La modélisation 3D pour des projets d’ingénierie et d’architecture.
Des données brutes à l’intelligence projet : comment exploiter tout le potentiel du nuage de points 3D
La valeur du nuage de points 3D réside dans sa capacité à être transformé en livrables concrets pour les projets. Une fois les données collectées, leur traitement passe par plusieurs étapes : nettoyage, segmentation, alignement, et export vers des logiciels compatibles (DAO, BIM, CAO). Cette chaîne de valeur permet de produire des maquettes exploitables, précises et facilement partageables avec l’ensemble des parties prenantes.

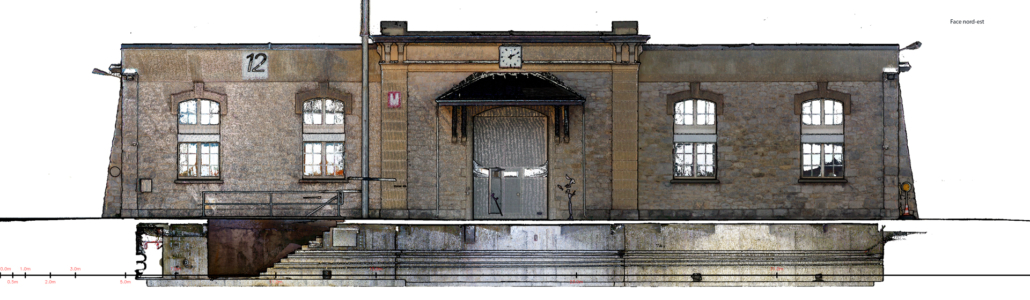

Chez 3D Scan Bat, nous assurons une rigueur particulière dans l’alignement des stations de scan et le contrôle qualité des nuages de points. Cette méthodologie garantit une cohérence parfaite entre l’existant et le modèle numérique. Nos livrables ne se limitent pas à un simple nuage : ils sont enrichis de coupes, de plans schématiques et d’orthoimages exploitables directement. Cela facilite le travail des architectes et ingénieurs, qui disposent de données fiables pour la conception, les études thermiques, la mise en conformité ou les phases de chantier. Nous adaptons toujours la densité et le format des données à vos usages spécifiques.
Le format e57, très répandu, garantit une interopérabilité avec les principaux outils du marché comme Archicad ou Revit. Chez 3D Scan Bat, nous livrons nos fichiers dans le format le plus adapté à vos logiciels internes. Que ce soit pour générer une maquette BIM fidèle à l’existant ou pour modéliser des plans 2D à partir du nuage, notre approche est orientée projet, avec un objectif constant de fiabilité.
Enfin, nous intégrons ces données à des solutions cloud comme ATIS-Cloud, permettant aux clients de visualiser, mesurer et commenter leurs espaces à distance, avec une interface intuitive et collaborative.
Logiciels de Traitement de Nuages de Points 3D: Outils et Logiciels Spécialisés

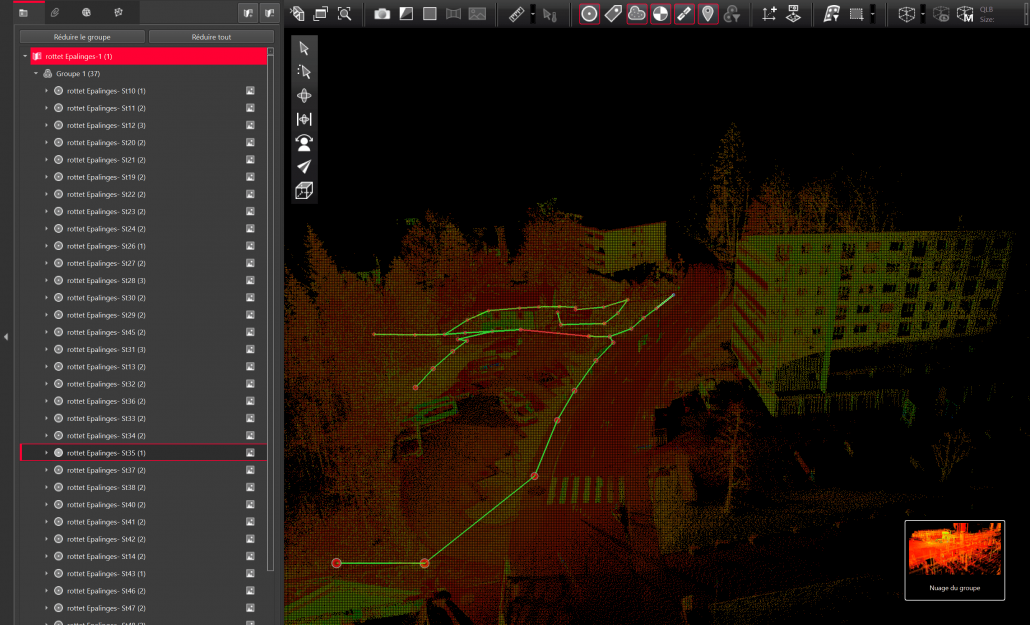

Une fois les données brutes capturées, le traitement des nuages de points est crucial pour obtenir des résultats exploitables. Des logiciels tels que Leica Cyclone Register 360 permettent une intégration parfaite des données dans les projets. Ces logiciels de nuage de points sont conçus pour manipuler, modifier et analyser les données efficacement.
Les logiciels de traitement de nuages de points offrent plusieurs fonctionnalités :
- Fusion et alignement des scans multiples : Combiner plusieurs relevés pour former un modèle complet.
- Nettoyage des données : Éliminer les points superflus ou erronés.
- Analyse et mesure : Obtenir des dimensions précises et effectuer des analyses détaillées.
Ces outils sont compatibles avec des formats tels que .xyz, .pts, .ptx, .ptg, et e57, garantissant une intégration fluide dans les logiciels DAO et CAO comme Archicad, Revit, et SketchUp.
Nos experts livrent systématiquement les fichiers dans le format le plus pertinent en fonction du logiciel de travail de chaque client. Que vous utilisiez Archicad pour la conception, Revit pour la gestion BIM ou AutoCAD pour la DAO, nos exports sont optimisés pour une intégration directe. De plus, nous proposons des exports allégés pour faciliter la manipulation des fichiers lourds sur des postes standards. Grâce à cette flexibilité, vous gagnez un temps précieux lors de l’exploitation des données, sans perte de précision. Notre objectif : transformer vos relevés en ressources immédiatement opérationnelles, adaptées à vos contraintes techniques et logicielles.
Choisir le Bon Logiciel Nuage de Points
Il est essentiel de choisir un logiciel nuage de points qui correspond à vos besoins spécifiques. Nos experts recommandent des solutions qui sont compatibles avec les logiciels DAO et CAO les plus utilisés, en livrant des fichiers dans divers formats pour assurer une flexibilité maximale.
Logiciels de Visualisation et de Gestion des Nuages de Points
Logiciel Visualisation Nuage de Points: Pour naviguer et visualiser les nuages de points 3D, des logiciels de visualisation de nuages de points comme ATIS-CLOUD sont disponibles. Ce nuage de points viewer gratuit offre une visualisation détaillée et permet d’extraire des données spécifiques pour une analyse approfondie.
Logiciel Gestion Nuage de Points: La gestion des nuages de points est facilitée par des logiciels spécialisés qui organisent et rendent accessibles les données volumineuses. Ces logiciels de gestion de nuages de points optimisent le travail avec de grandes quantités de données, rendant les projets plus efficaces.
Logiciels de Modélisation 3D

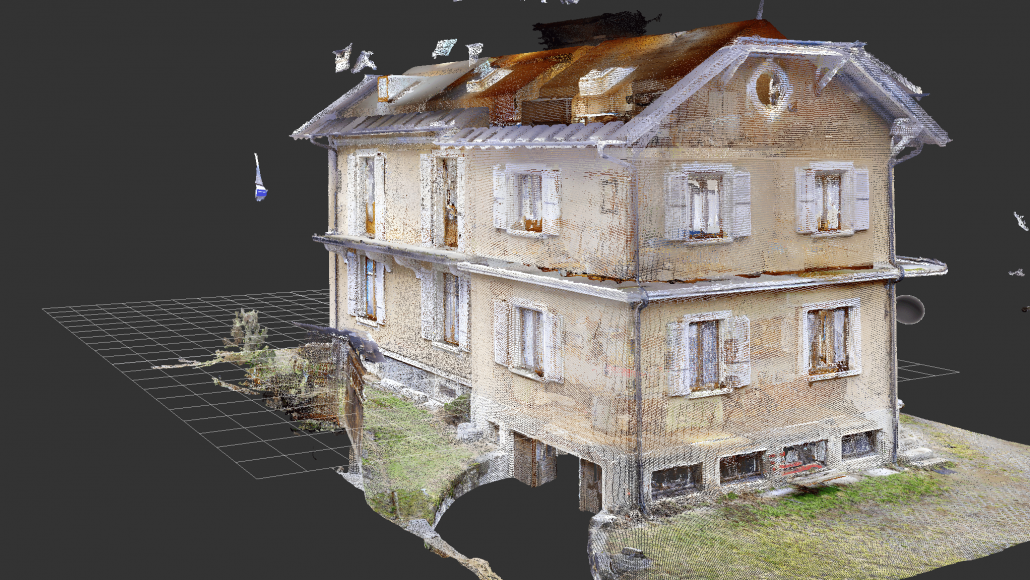

Création de Modèles 3D à Partir de Nuages de Points: Les logiciels de modélisation 3D sont indispensables pour transformer les nuages de points en modèles tridimensionnels utilisables pour des simulations, des analyses structurelles, ou des rendus visuels. Des logiciels comme Revit et ARCHICAD sont couramment utilisés pour la modélisation des informations du bâtiment (BIM).
Logiciels de Nuage de Points Gratuits
Pour ceux qui débutent ou ont des besoins limités, il existe également des logiciels de nuages de points gratuits tels que CloudCompare et Meshlab, qui sont idéaux pour la visualisation et le traitement de nuages de points gratuits.
Formats et Compatibilité des Nuages de Points 3D
Formats de Fichiers Courants: La compatibilité des formats de fichiers est essentielle pour intégrer les nuages de points 3D dans divers logiciels. Les formats courants incluent .xyz, .pts, .ptx, .ptg, et e57. Assurez-vous que vos besoins sont compatibles avec les formats disponibles pour garantir une intégration fluide dans vos processus.
Contrôle qualité et vérification des nuages de points

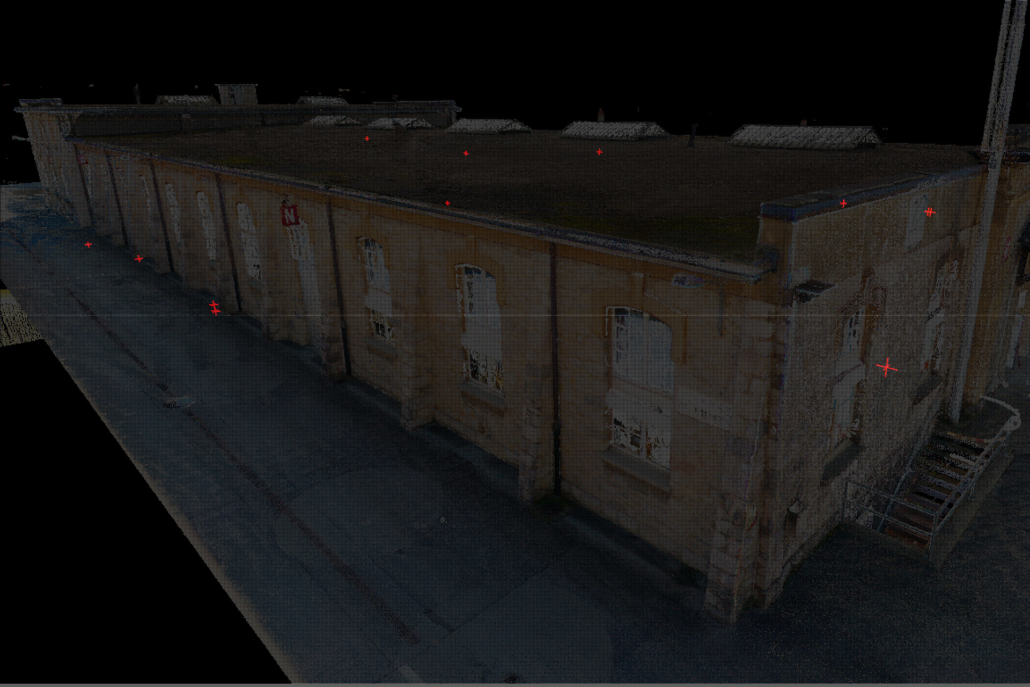

La fiabilité d’un relevé repose sur un contrôle rigoureux des données collectées. Chez 3D Scan Bat, chaque nuage de points est validé à travers un processus de vérification qui inclut l’alignement des stations, le nettoyage des anomalies et le recalage géoréférencé. Ce protocole assure la conformité des mesures et limite tout risque d’erreur lors de la modélisation. Nos clients bénéficient ainsi d’une base de travail fiable et documentée, directement exploitable dans leurs logiciels de conception. Ce contrôle qualité constitue une étape clé de notre méthodologie, garantissant précision, cohérence et durabilité des livrables.
Serveurs de Stockage et de Gestion des Nuages de Points
Pour gérer et partager de grandes quantités de données, les serveurs de nuages de points offrent une solution efficace. Ces logiciels de stockage de nuages de points permettent de centraliser les données, facilitant ainsi l’accès et la collaboration en temps réel.
Avantages des Nuages de Points 3D
Précision et Fiabilité: L’un des avantages majeurs des relevés par scanner 3D est la précision des nuages de points 3D obtenus. Ces données fidèles à la réalité sont essentielles pour les projets exigeant une haute précision.
Rapidité et Efficacité: La rapidité de capture des données avec un scanner 3D nuage de points réduit les temps de relevé sur site, augmentant ainsi l’efficacité globale des projets.
Flexibilité et Adaptabilité: Les nuages de points 3D sont adaptés à une grande variété de projets, qu’il s’agisse de rénovations de bâtiments historiques ou de la construction de nouvelles infrastructures. Leur flexibilité en fait un outil incontournable pour les professionnels de l’architecture, de l’ingénierie, et de la construction.
Au-delà de la captation de données, la réelle valeur ajoutée du scanner 3D réside dans sa capacité à fluidifier les échanges entre les équipes. Grâce à la visualisation cloud (type ATIS-Cloud), les nuages de points ne sont plus réservés aux experts DAO : ils deviennent des outils collaboratifs accessibles à tous. Architectes, maîtres d’ouvrage et techniciens peuvent ainsi prendre des mesures, annoter les zones critiques, ou encore préparer les plans d’intervention à distance, sans se rendre sur place.
En adoptant ces solutions, vous réduisez les erreurs, gagnez en réactivité et améliorez la qualité globale de vos projets. Chez 3D Scan Bat, notre objectif est clair : transformer vos relevés en outils stratégiques pour concevoir, rénover et bâtir plus intelligemment.
ATIS-Cloud : Collaboration en ligne autour des relevés
3D Scan Bat propose à ses clients l’accès à la plateforme ATIS-Cloud, un outil de visualisation et de collaboration en ligne. Grâce à ce service, les nuages de points peuvent être consultés à distance via une interface intuitive. Les architectes, ingénieurs et maîtres d’ouvrage peuvent mesurer, annoter et partager des informations sans nécessiter de logiciels lourds. Cette solution réduit les déplacements, accélère la prise de décision et favorise une meilleure coordination des équipes projet. ATIS-Cloud rend ainsi les relevés 3D accessibles à tous, même aux non-techniciens, tout en garantissant la fiabilité et la précision des données collectées.
Conclusion des nuages de points 3D
Le scanner 3D et la gestion des nuages de points 3D représentent une avancée majeure dans le domaine des relevés de bâtiments. Avec des logiciels spécialisés et des technologies de pointe, il est possible de capturer, traiter, et analyser des données avec une précision et une efficacité inégalées. En choisissant les bons outils et en comprenant les avantages des nuages de points, les professionnels peuvent optimiser leurs projets et atteindre des résultats exceptionnels.

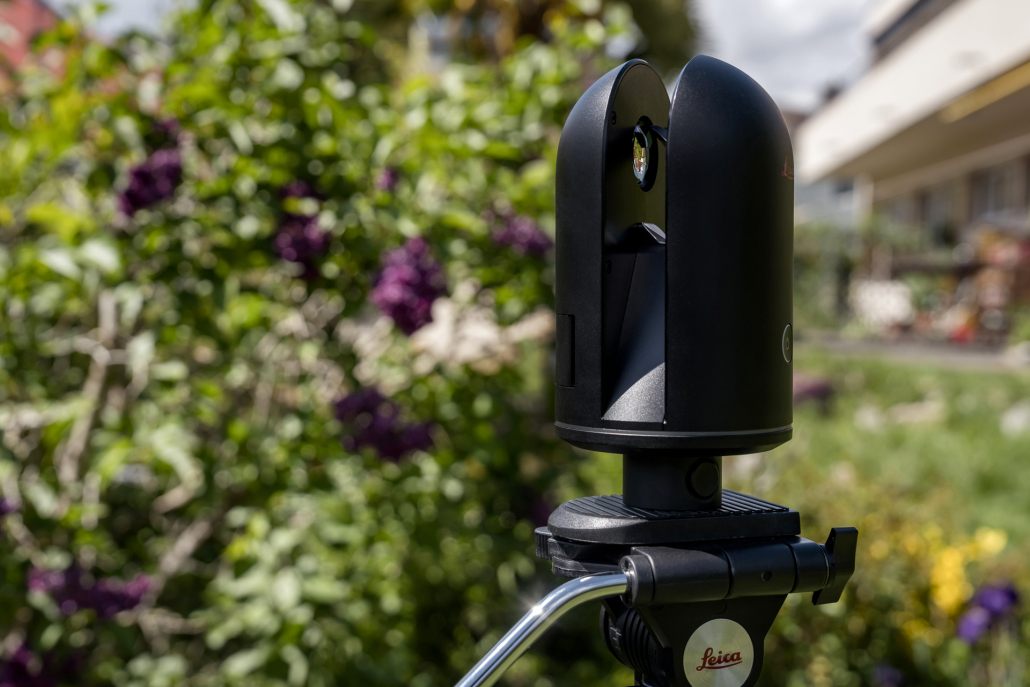

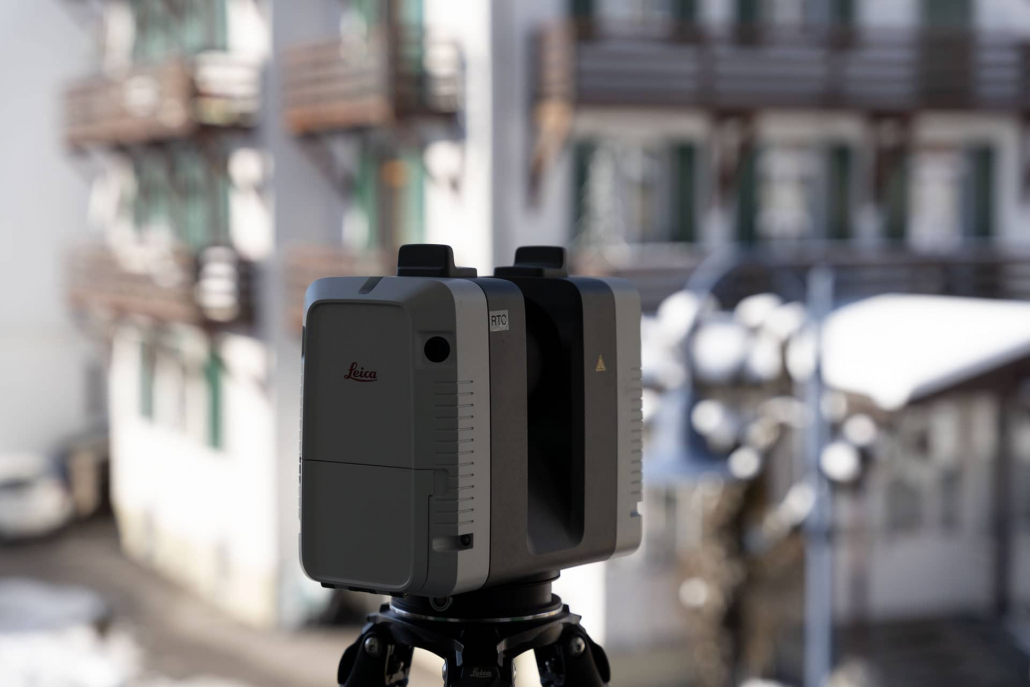

À Martigny et Nyon, 3D Scan Bat met à disposition ses scanners Leica RTC360 et BLK360G2 pour garantir des relevés rapides et fiables. Nos nuages de points sont systématiquement vérifiés, nettoyés et géoréférencés pour assurer une exploitation sans erreur. Nous livrons des fichiers compatibles avec Archicad, Revit, AutoCAD ou au format e57 selon vos besoins. En complément, notre plateforme ATIS-Cloud permet de visualiser vos projets à distance et de collaborer en temps réel. Ainsi, nous transformons vos relevés en véritables outils stratégiques, accélérant vos études, vos dépôts de permis et vos phases de chantier.
Pour toute question ou pour discuter de vos besoins spécifiques, n’hésitez pas à nous contacter. Notre équipe d’experts est à votre disposition pour vous offrir des solutions adaptées et innovantes.
